     POP声是指音频器件在上电、断电瞬间以及上电稳定后,各种操作带来的瞬态冲击所产生的爆破声。

   下文结合自身在推广小功率D类音频功放IC的过程中遇到的设计问题,就音频系统开关机POP声的解决思路和大家分享一下。

降低或去除POP声方案:

             检查并确认D类功放IC音频输入端电容的值(左右声道各两个)均为104或更小(4个电容值必须相同);

原理说明:

POP声产生的原因与输入电容有关,主要是输入电容充放电造成了POP声,所以输入电容适当减小可以减小POP声。

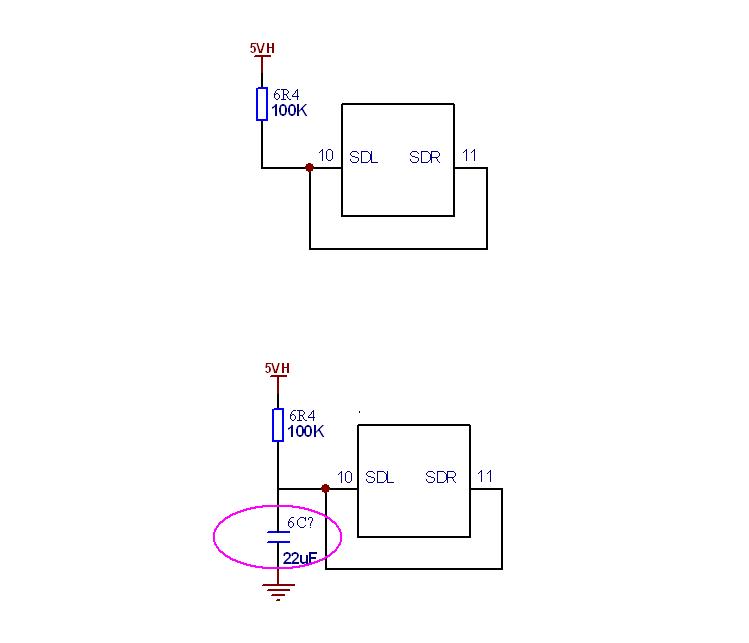

方法一:D类功放IC关断脚SDLSDRGND接电容(见下图)

              原理说明:

               SDLSDR为低电平有效,当其处于低电平时电路处于关断状态,所以一就使电路处于关断状态就不会产生POP声。原来的电路一上电关断脚是高电平,关断功能失效,所以在该脚对GND接一个22uF左右大电容后,关断脚由于需要对电容充电,所以D类音频功放IC上电以后,关断脚不能马上达到高电平,当电容充电到一定状态后,关断脚达到高电平,D类音频功放IC才能正常工作。所以利用电容充电的时间差,可以避开POP声的产生。电容值可以根据实际情况进行调节。

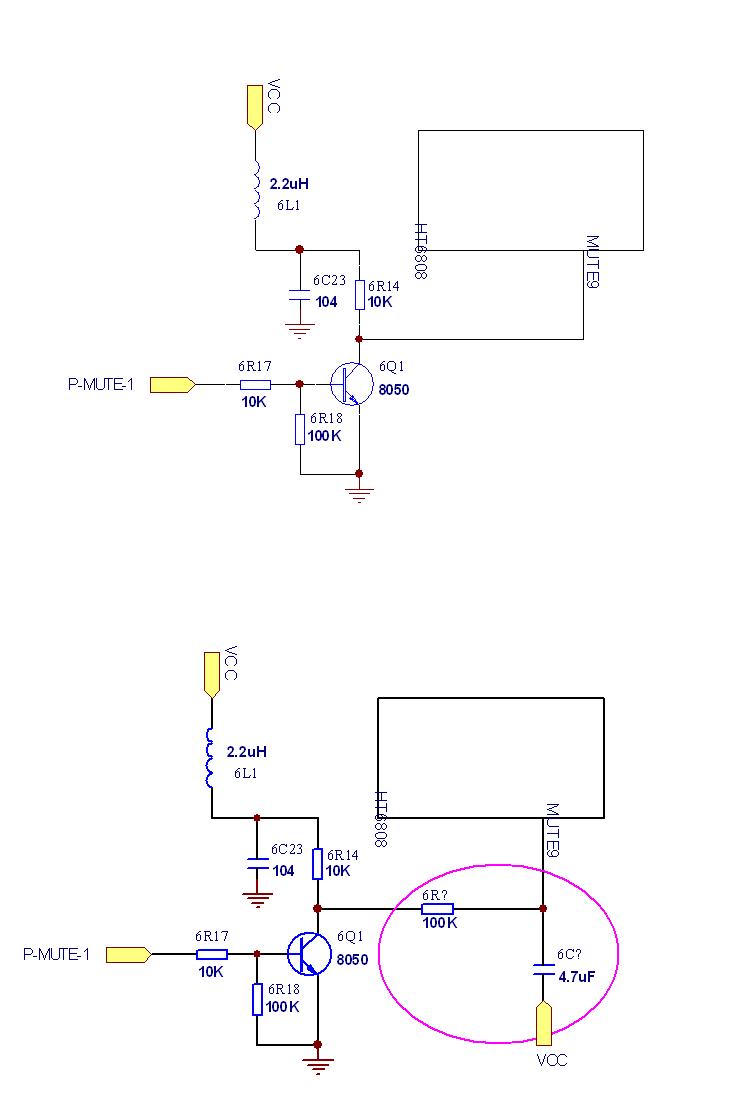

方法:修改D类音频IC的MUTE端部分外围(具体修改方法见下图中红色圆圈内部分内容)。

原理说明:

原来电路中MUTE脚一上电处于低电平状态,此时MUTE功能失效,D类音频功放IC可以正常工作,对电路进行修改在MUTE控制端串入电阻6R14,对VCC4.7uF左右电容后,电路上电后MUTE端电容进行充电,所以该脚上电后先是高电平,接着6R14进行放电,MUTE端电压值慢慢降低到低电平。所以使用MUTEVCC的上电时序也可以避开POP声部分。电容6C23的值可以根据实际情况进行调节,该电容值越大,MUTEVCC错开的时序越久。



我司的D类功放IC产品信息请查阅:http://www.szczkjgs.com/product_1012.htm
