抗削顶失真(ACF)功能简介
当电路检测到输入信号幅度过大时,该功能能够控制输出达到一种无削顶失真现象的最大限度的功率水平。也就是说,HT6845 通过主动调整并衰减放大器增益,使输出信号不会产生削顶失真,由此大大改善了音质效果。此外,当电源电压下降时,HT6845 也能自动衰减输出增益,实现一个与下降电源电压相匹配的最大极限无削顶输出幅度。
.JPG)
抗削顶失真功能启动的时间和释放的时间有 2 种固定值可选,可通过 CTRL 管教来设置。启动时间指的是,在突然输入一个足够大的信号条件下,从该功能启动直到放大器增益衰减至离目标增益 3dB 时的时间间隔;释放时间指的是,从目标衰减增益开始恢复直至该功能不工作时的时间间隔。HT6845 的最大目标衰减增益为 10dB。
启动时间和释放时间如下表所示。
ACF 模式 |
启动时间
|
释放时间 |
1(推荐) |
90ms |
2.6s |
2 |
20ms |
1.2s |
CTRL 引脚控制
通过在CTRL管脚外接外围电阻(RCTRL1,RCTRL2,RCTRL3,推荐精度 1%),设置不同阈值电压给CTRL管脚,可实现下列模式:抗削顶模式 1(ACF-1),抗削顶模式 2(ACF-2),抗削顶功能关闭模式(ACF-Off)和芯片关断模式(SD)。CTRL引脚的设置电压值及其对应的实现模式见下表:
CTRL引脚设置电压值
|
符号
|
Min.
|
Typ.
|
Max.
|
单位
|
ACF-1 模式设置阈值电压
|
VMOD1 |
1.20 |
|
VDD |
V |
ACF-2 模式设置阈值电压
|
VMOD2 |
0.80 |
|
1.10 |
V |
ACF-Off 模式设置阈值电压
|
VMOD3 |
0.36 |
|
0.68 |
V |
关断模式设置阈值电压
|
VMOD4 |
GND |
|
0.14 |
V |
CTRL管脚需通过一个电容CCTRL接地(≧0.1μF的陶瓷电容)。
.JPG)
CTRL1电位 |
CTRL2电位 |
模式 |
H
|
H
|
ACF-1
|
H
|
GND
|
ACF-2
|
GND
|
H
|
ACF-Off
|
GND
|
GND
|
关断
|

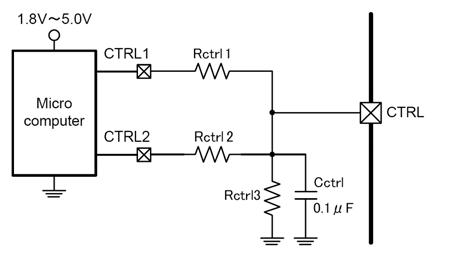

H 表示微机的输入/输出口为高电平,GND 表示微机的地电位。微机 GND 电位必须和 HT6845 的 GND电位一致。因此,对 CTRL 端的控制基于微机输入/输出端口的 H 电平。根据微机输入/输出端口的不同 H 电位值,可设置电阻常数如下表:
微机I/O端口H电位值
|
1.8V |
2.6V |
3.0V |
3.3V |
5.0V |
RCTRL1
|
27kΩ |
33kΩ |
33kΩ |
33kΩ |
56kΩ |
RCTRL2
|
56kΩ |
68kΩ |
68kΩ |
68kΩ |
120kΩ |
RCTRL3
|
82kΩ |
27kΩ |
22kΩ |
18kΩ |
15kΩ |
以上 CTRL 功能是通过两个控制引脚(CTRL1 和 CTRL2)来实现的。

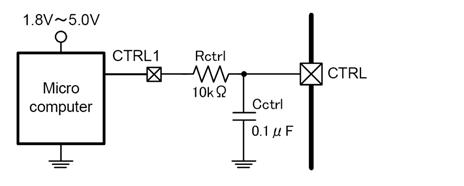

另外,通过单个引脚(CTRL1)仅能实现ACF 1 模式和关断模式,见下图。根据VMOD1和VMOD4来设置CTRL端电压,为消除噪声可使用时间常数不小于 1ms的RC滤波器(例如 RCTRL=10K,CCTRL=0.1uF)。
.JPG)
CTRL1电位 |
模式 |
H |
ACF 1 模式 |
GND |
关断模式 |
