最低工作电压2V的双声道按键音量控制电路CSC8004应用电路原理图说明
文章来源: 更新时间:2010/8/12 0:04:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


CSC8004是采用CMOS工艺,为音频设备等音量控制电子化而设计的一块专用集成电路。

该电路的特点如下:

l         较宽的工作电压范围:VDD=2.212V

l         可在0dB~78dB范围内进行升降衰减控制

l         内置8级直流电压输出

l         低功耗,高性能

l         数据在备份状态下不丢失,只消耗极低电流

l         SOP16封装

本文就CSC8004的应用原理及功能特点进行说明

应用原理图

引出端排列

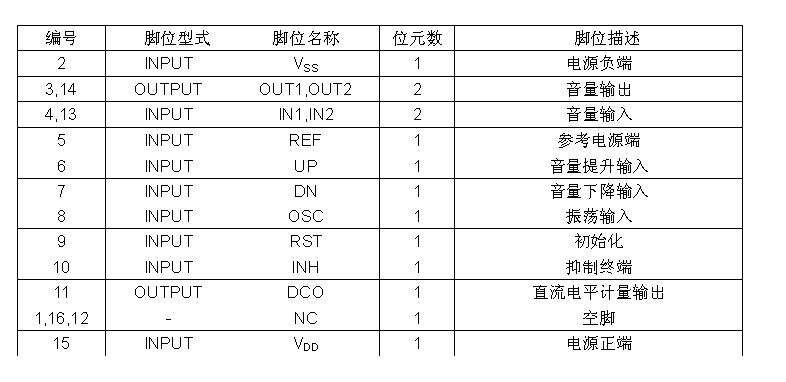

引出端功能





音量上升,下降控制线路

音量上升,下降由UPDOWN键输入控制。UP/DOWN输入低电平一次,音量随之上升/下降一级;连续置低,音量可连续变化。

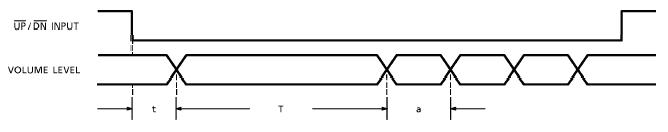

                                                按键时序图:







注:防抖动时间                            t ≈2.2*1/fosc≈110ms

   单步转换到连续转换时间      T≈10*1/fosc ≈500ms

    上升,下降速度                         a≈2*1/fosc  ≈100ms

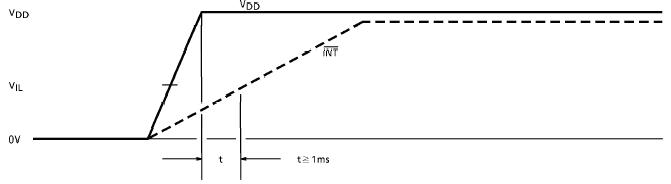

初始化操作

上电时,通过设置INT脚到低电平一段时间,音量电平设置初始值为-12dB,选择合适的电容,使得上电时,INT脚的低电平时间保持超过1ms

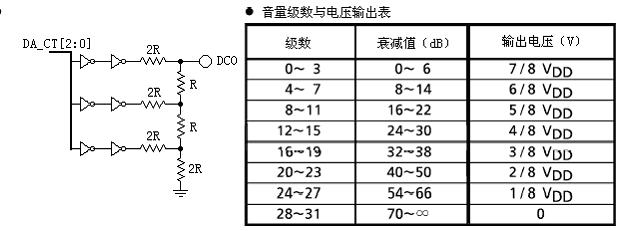

  直流输出(DCO

音量电平计量器直流输出在内部连接到数模转换器(R/2R型)。通过音量电平产生八级输出电压。由于输出阻抗≈22KΩ(典型)是高电平,如果输入阻抗紧接着被设置为低电平,则必须设置缓冲器。



                                         音量控制线路由阶梯电阻和模拟开关组成。

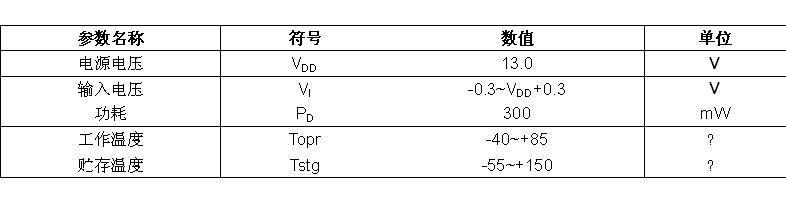

最大额定值 Tamb=25

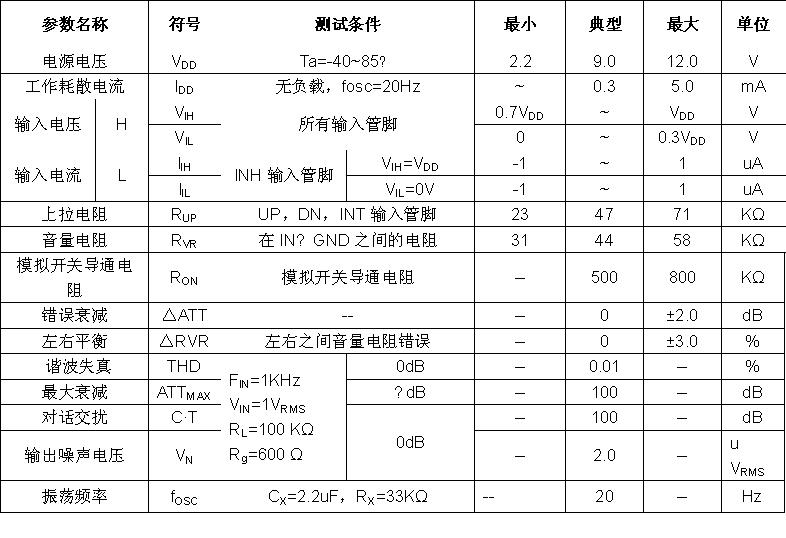

电特性(除非特别说明,VDD=9.0VTamb=25

       详细的产品资料请查阅:http://www.szczkjgs.com/products_3522.htm
