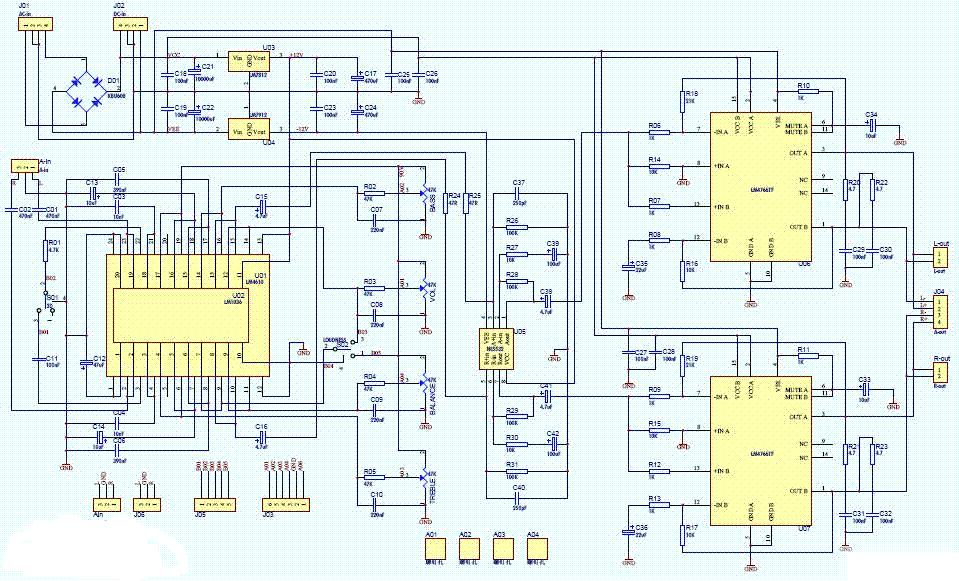

改进型3D音效LM4766TF功放(BTL电路)
是美国NS公司推出的双声道大功率放大集成电路， 每个声道在8Ω的负载上可以输出40W平均功率，而且失真小于0.1%，在国家半导体公司的产品系列中，LM4766被归入“序曲（overture）”系列，属于最高端的单片双声道音频功率放大集成块。
该集成块内部还具有完善的保护措施：过压、欠压、超载、超温（ 165℃时输出自动关闭，155℃时自动恢复工作）及该公司专利——安全工作区SPIKE峰值保护（保证集成功放末级对管工作在特性曲线的安全工作区内等功能）。可以说，采用LM4766设计成功的功率放大器，一般都能达到相当的安全性能。另外，LM4766内部的两个声道都具有独立的静音电路，并且通过两根引脚引出。它的作用是可以关闭LM4766的输入，使内部的功放没有任何信号输出，这两根引脚以一定方式连接后，能消除开机过程中的冲击。从DATASHEET上我们可以看到，在LM4766的供电电压达到+-30V，并且有足够的信号激励，那么，LM4766将输出40W的功率推动扬声器单元，这种功率，已经能够把绝大部分的多媒体扬声器推得服服帖帖。更何况，大家在平时欣赏音乐时候，大概也就1、2W的功率就足够响了。根据以往的经验，LM4766功率尽管不算很大，然而推力却较强,音色厚实、丰润雍容柔和耐听，用它推动中小型音箱，可以有效避免中小音箱的音色容易出现单薄、纤弱等不足，甚至可享受到类似电子管机的音色。
音效和音调处理芯片使用LM4610,是美国NS公司推出的新一代3D/音调/平衡/音量/等响度双声道直流控制用音频前级多功能IC，与数字电位器DS1669配合使用可构成音频前级控制电路，它具有电路简洁、性能优异、调节简单且无调节噪声等特点。 |
