MAX9768 单声道、10W、D类扬声器放大器，带有音量控制
概述
MAX9768单声道、10W、D类扬声器放大器提供高品质、高效音频驱动，内置音量控制功能。
MAX9768具有64级双模(模拟或数字可编程)音量控制和静音功能。该音频放大器工作于4.5V至14V单电源，采用14V电源供电时，可向8Ω扬声器提供高达10W的输出功率。
可选的扩谱调制模式降低了EMI辐射，使得该器件在采用铁氧体磁珠滤波器和长达1m的电缆进行测试时能够很容易地通过EMC测试。MAX9768可与外部时钟同步，允许多个D类放大器同步工作。
MAX9768具有高达77dB的PSRR、低至0.08%的THD+N和高达97dB的SNR。可靠的短路和热过载保护防止故障状态下器件损坏。MAX9768采用24引脚薄型QFN-EP (4mm x 4mm x 0.8mm)封装，工作于-40°C至+85°C扩展级温度范围。
关键特性
10W输出(8Ω，PVDD = 14V, THD+N = 10%)
受专利保护的扩谱调制
采用铁氧体磁珠滤波器，符合EN55022B EMC规范
放大器工作于4.5V至14V电源
内置64级音量控制(通过I²C总线或模拟控制实现)
低至0.08%的THD+N (RL = 8Ω, POUT = 6W)
高达77dB的PSRR
提供两个tON定时器
- MAX9768—220ms
- MAX9768B—15ms
低功耗关断模式(0.5µA)
短路和热过载保护
应用/使用
平板显示器
GPS导航系统
多媒体监视器
笔记本电脑
安全/个人移动无线装置

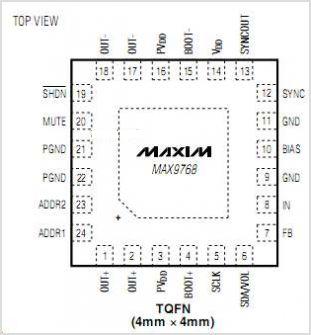

管教功能图（QFN-24）

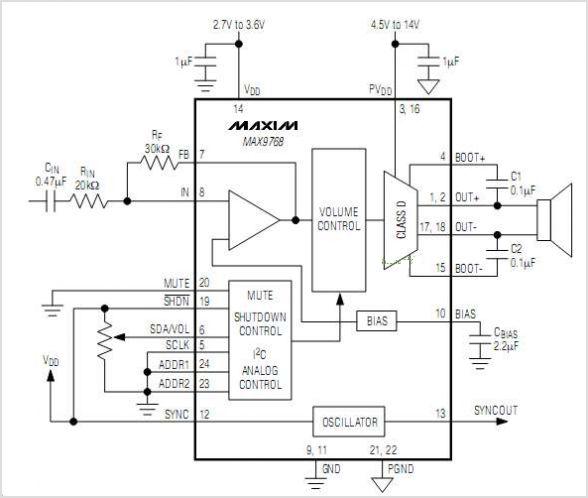

典型工作电路
应用原理图
.JPG)
