LP3120 无电感电荷泵DC-DC升压转换器IC性能特点及应用电路图介绍
文章来源: 更新时间:2011/8/27 23:07:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述:
LP3120是一款低噪音、固定频率的电荷泵DC/DC变换器,使用整倍数转换,在DC-DC应用中提高效率。由此,当输入电压为1.8V~4.5V时,LP3120可提供固定的电压或高至270mA的电流。当输入电压为2.7V~5.5V时,可提供固定的电压或高至270mA的电流。 只需3个外接电容。 热关断保护设置,在VOUT到GND持续短路的情况下自我保护。内置的软启动系统有效防止启动时过大电流的冲击。将内部开关频率设定为400KHz,因而能够采用小表面贴装型电容器。关断时负载和VIN断开,从而使静态电流低于1μA。LP3120采用小外型SOT-23-6封装。

特点:
●低噪音持续频率工作

●输出电流:高达250mA

●自动软启动

●输入电压范围:2.7V~5.0V

●无需电感

●400KHz开关频率

●超低停机电流:ICC<1μA;

●小外型SOT-23-6封装(无铅封装)

应用

蜂窝电话

数码相机

MP3播放器

PDA、笔记本电脑

GPS接收机

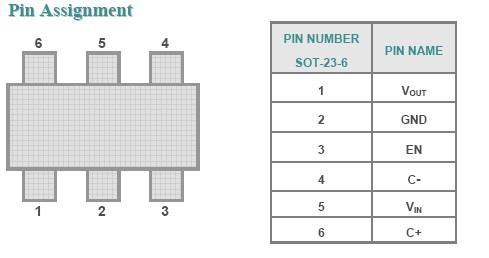

管教功能说明




LP3120典型应用电路说明

Figure 1: Regulated 5V Output

 Figure 2: USB Port to Regulated 5V Power Supply

Figure 3: Lithium-Ion Battery to 5V White or Blue LED Drivers

我司专注电源管理IC的推广销售,现力推无电感电荷泵DC-DC升压IC  LP3120详细的产品资料请查阅:http://www.szczkjgs.com/products_3631.htm
