TP3363 1.2MHz DC-DC同步900mA降压转换器IC介绍及应用电路原理说明
文章来源: 更新时间:2011/8/29 23:26:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述:

  TP3363是一款输出、恒定频率、同步降压型DC/DC转换器。这款以中等功率应用为对象的器件可在2.5V至5.5V的输入电压范围内工作,输出电压可在5.5V至0.6V的范围内进行调节,因此成为单节锂电池供电型应用的理想选择。 采用SOT-23-5 封装。管教兼容LTC3406,RT8008,AMC3100,HX1101。

特点:

效率最高95%;
内部集成了循环补偿及同步切换电路,无需外接肖特级二极管;
小于1μA静态功耗;
1.2Mhz的固定操作频率;
900mA输出电流;
100%频宽比操作,使得回动电压降到最小;
具有过压,短路,静电,及过热保护特性;
体积小巧 SOT23-5封装;

应用:
便携产品:MP3,MP4,PMP,PDA,移动电话,数码相机,便携式摄像机,蓝牙耳机,LED手电筒等。

管教排列

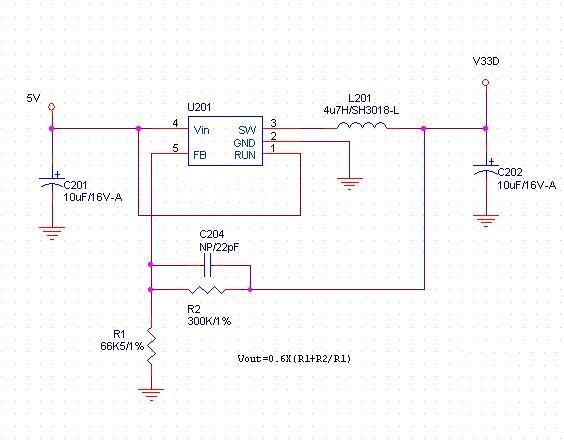

典型应用原理图

(5v转3.3v电平转换电路)
