Si484x(Si4840/Si4844)默认波段的定义及选择
文章来源: 更新时间:2011/9/24 18:14:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695




1.Si484x-A默认波段的定义及选择

对于Si484x-A来说,有两种方法定义波段,一种是用滑动开关和电阻网络来选择芯片内部的默认波段,另一种是利用外部MCU发命令让Si484x工作在用户想要的波段。MCU如何发命令控制Si484x来选择波段及定义波段属性可参考 “AN610: Si484x Programming guide”。本章节只讲述如何用滑动开关和电阻网络去选择Si484x-A默认的波段。Si4840-A定义了5FM波段,5个AM波段,Si4844-A在Si4840-A基础上增加了16个SW波段。每个FM波段提供了2个去加重选择和2个立体声LED显示门限值选择,因此一共定义了41种波段组合供选择使用。
Si484x-A默认波段的定义
Si484x-A的FM波段定义包括三个方面的内容:频率范围、去加重、及立体声LED显示门限值。所以用户在选择FM波段时,要根据上述三个方面的需求进行选择。而AM和SW波段仅是根据频率范围来定义的,用户只需根据频率范围的需求进行选择。

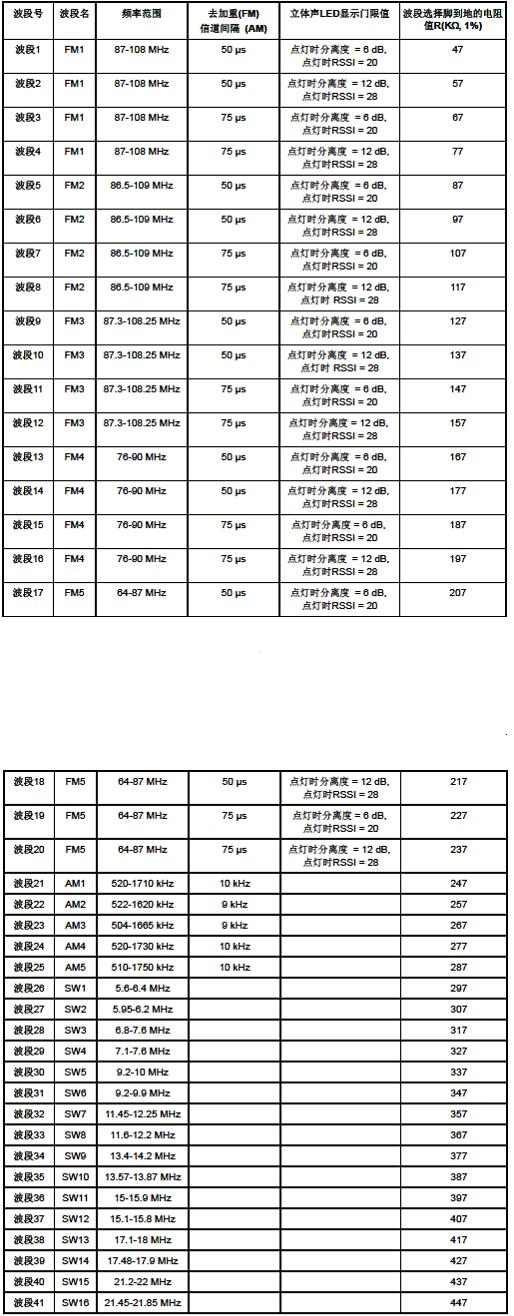

表1. 默认波段定义

2.  Si484x-A 默认波段的选择
如下图1所示为波段选择电路图,波段的选择由芯片的波段选择脚(BAND)到地(GND)的电阻值决定。选择某一波段,需要保证以下两个方面:
1.从芯片BAND脚到GND的总电阻值等于表2中对应的电阻值
2.从芯片TUNE1脚到GND的总电阻值为500K(精度为1%)
下面是一些常用的波段及其选择电路,可供参考。

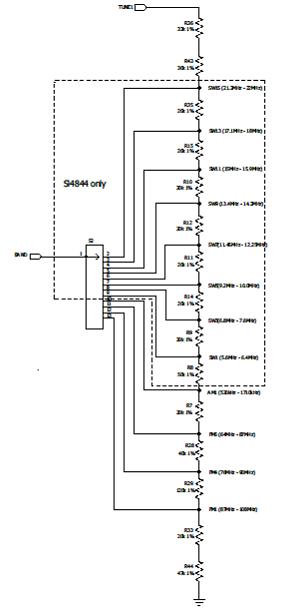

2.1. 典型的12-波段应用电路典型的12-波段应用电路及其电阻值如图1和表3所示

图1. 典型12-波段应用电路

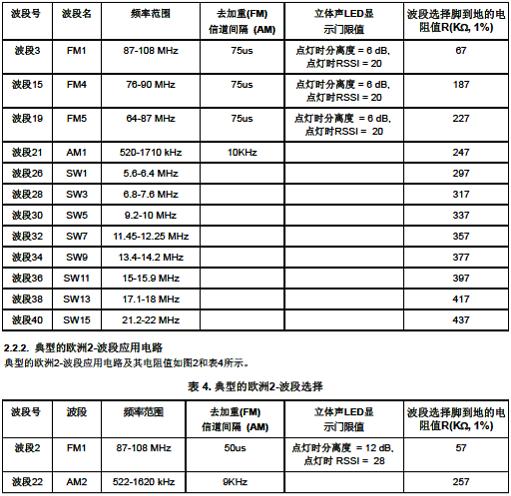

表2. 典型的12-波段选择

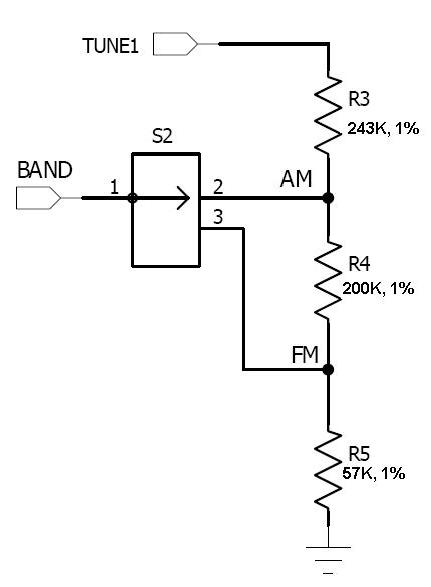

图2. 典型的欧洲2-波段应用电路

附:Si484x器件选型指导
