车载电脑共地干扰的几种解决办法
文章来源: 更新时间:2011/12/13 23:24:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


车载电脑里,如果使用的电源不是逆变电源,同时车载电脑连接的CD机AUX-IN或功放不是差分输入的,那么工地干扰通常就会出现。

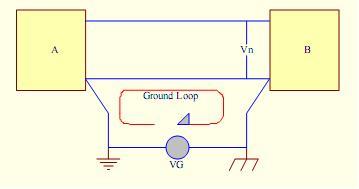

如上图,一个在二个不同地点接地的系统,在接地点之间有电位差(如地线上的电阻加上车载设备的大电流就是产生这种情况),这种情况下在电路中就会产生一个有害的噪声电压(表现出来就是喇叭中出现的电流声)。噪声电压和信号水平之比的大小很重要,如果信噪比使电路的正常工作爱到影响,就必须采取一定的措施了。

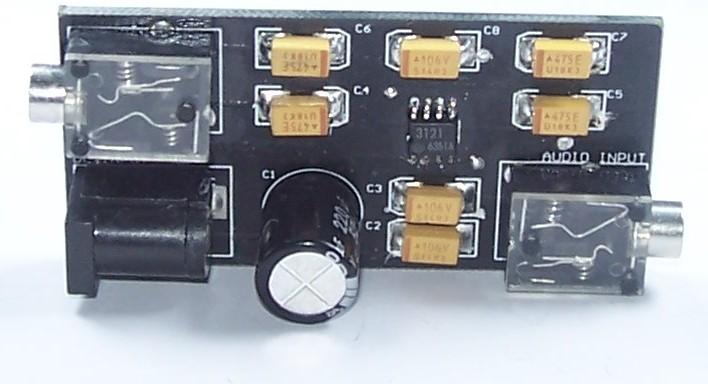

能常使用一种BA3121解决BA3121是一种差分放大器,它使用平衡电路的方法,在这种情况下由共模电压产生的等在电流会被平分(输入的地线在BA3121中被做为平衡点)。平衡的接收电路只对两个输入端之间的电压差有响应,所以能够抑制共模噪声。平衡越好,共模抵制的量就越大。(呵呵,有BA3121的达人,可以找一个差点的变压器使用BA3121试试,看看会是什么效果)

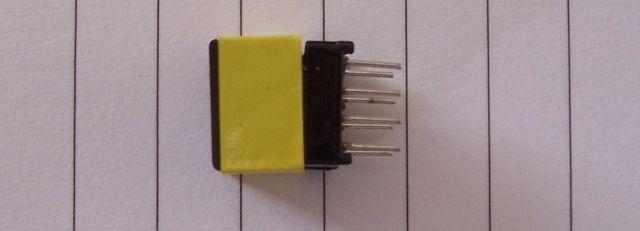

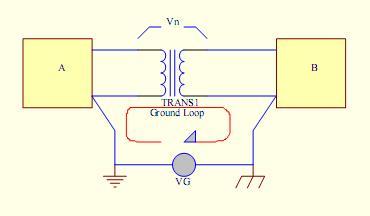

第二种方法,就是使用音频变压器,直接把二个地给隔离就行,也就没有共地干扰。老外装车时常用的ground loop isolator就是用音频变压器做的。这方法可以不用去接电源线,而且可以接在音频线的任何地方。

第三种方法就是用共模扼流圈来实现,只需简单的将车接两个电路的导线绕到磁芯上就可以,但这方法得知道噪声的频率用来计算扼流圈的电感。

我司现在力推车载音频系统降噪处理IC D3121 ,管教功能完全兼容BA3121 ,详细的产品资料请查阅:http://www.szczkjgs.com/products_3637.htm 。
