D2038 利用电位器同时调节六声道音量大小的控制IC性能特点及应用电路说明
文章来源: 更新时间:2011/12/15
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述:
D2038是一块高集成度、外围元件少的六通道电子音量控制电路,主要用于有六个功放通道前进行音量控制,且只需调节一个电位器即可同时改变六个功放通道的音量。
D2038采用DIP18的封装形式。

特点
外围元件少
使用简单:只需改变一个电位器,可同时调节六路功放音量,且无电位器调节时讨厌的沙沙声和干扰。

输出信号稳定:内置稳压电源,电路工作很稳定

控制范围宽

高信噪比

输出信号失真小

最大输出可达4V

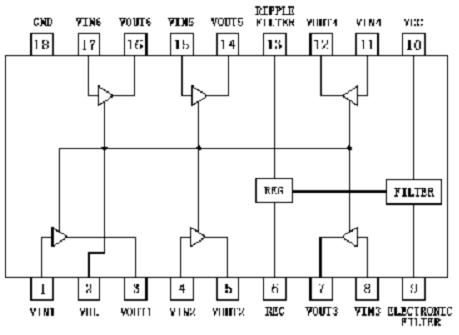

功能框图及管脚排列图

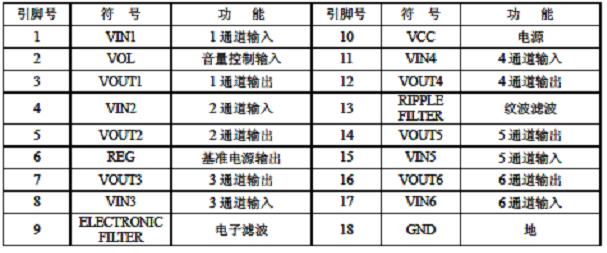

引出端功能符号

典型应用图

我司长期专注于音量控制IC 的推广销售,只需调节一个电位器即可同时改变六个功放通道音量大小的控制IC D2038 的产品资料请查阅:http://www.szczkjgs.com/products_3639.htm
