 电容降压式电源中电容器的选用及注意事项

 在常用的低压电源中,用电容器降压(实际是电容限流)与用变压器相比,电容降压的电源体积小、经济、可靠、效率高,缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中,对地有220V电压,人易触电,但若用在不需人体接触的电路内部电路电源中,本弱点也可克服。如冰箱电子温控器或遥控电源的开╱关等电源都是用电容器降压而制作的。
  相对于电阻降压,对于频率较低的50Hz交流电而言,在电容器上产生的热能损耗很小,所以电容器降压更优于电阻降压。
  通过电容器电流的大小,受该电容器容抗Xc=1╱(2πfC),Xc的单位是欧姆;交流电频率f的单位是赫兹;电容器C的单位是法拉。

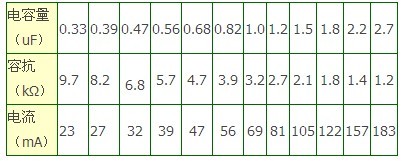

  当将不同容量的电容器C(如图1所示),接入AC220V 50Hz的交流电路时,其C的容抗及其所能通过的电流如附表所列。该电流即电容器C所能提供的最大电流值。

值。


  用电容器降压制作电源时,必须注意以下几点:
  (1)经电容器降压后,必须如图2所示经整流、滤波及稳压二极管稳压后,才能获得电压稳定的电源(注:整流电路也可用半波整流)。
  (2)电容器耐压最好在630V以上,并应用无极性的电容器,有极性电容器不能用。
  (3)在电容器两端并联500K-1M的泄放电阻。
  (4)若需要加电源开关,为防止浪涌电流对负载RL并联,如图3所示。
  (5)在组装调试过程中要用1:1隔离变压器接入AC220V电路中,以防触电。
