CS8121 4节干电池/两节锂电池串接供电的4.0W单声道D类音频功放IC性能特点及应用电路说明
文章来源: 更新时间:2012/4/30 14:30:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述

  CS8121是一款4欧姆4瓦的Class D 音频功放集成电路。采用特殊的高压CMOS工艺,具有极宽的工作电压范围(2.4V-6.5V),极限值为7V。

性能特征

    1、全差分输入,具有极低的低噪;

  2、放大倍数通过外置电阻可设置成任意值 ;

  3、6V电源下,可向4欧姆喇叭提供4W稳定的输出功率;

  4、高保真,THD在0.1%以内;

  6、已受中国专利保护的AERC技术,极大的减小了D类功放的EMI干扰;

  7、极低的静态电流;

  8、SOP-8封装,方便散热和焊接

特殊应用

  1、4节干电池供电的便携式音箱;

  虽然干电池的标准电压为1.5V,但每节新电池的电压都是不同的,最高开路的测量值可能高达1.7V,4节串联就高达6.8V。即使串接二极管也显然大大超出了市场上普通功放的工作电压范围。而此电压对于CS8121S而言,却正是最佳的工作点。使用CS8121S在该音箱系统应用中,不仅简化了设计也大大的提高了产品的可靠性和稳定性。

  2、两节锂电池串接的扩音器系统;

  两节锂电池串接的电压在7--8V之间,使用简单的二极管降压后就可以直接使用CS8121S进行功率放大。

引脚分布

引脚定义及功能

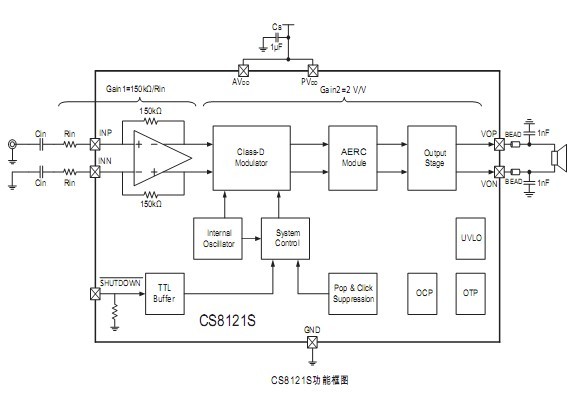

功能框图

典型应用图

我司现力推CS8121,适合应用于4节干电池/两节锂电池串接供电的便携式音频播放产品,详细的产品资料请查阅:http://www.szczkjgs.com/products_3649.htm
