TDA7491LP/TDA7491P/TDA7491HV/TDA7492P 6W-25W双声道D类音频功放IC应用电路原理图说明
文章来源: 更新时间:2012/11/3 16:46:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述

TDA7491LP/TDA7491P/TDA7491HV/TDA7492P是双BTL D类音频放大器,主要用在家庭影院和有源扬声器. TDA7491LP/TDA7491P/TDA7491HV/TDA7492P单电源供电,效率高达90%,采用PowerSSO-36封装,整个系列管教兼容,便于客户设计应用。

性能介绍

TDA7491LP 2X5W/6V/4Ω   PowerSSO-36 5V-14V 5W双声道D类功放IC
TDA7491P 2X10W/12V/8Ω   PowerSSO-36 5V-18V 10W双声道CLASS-D,ST原装
TDA7491HV 2X20W/18V/8Ω   PowerSSO-36 5V-18V 20W双声道D类功放IC,ST原装
TDA7492P 2X25W/20V/8Ω   PowerSSO-36 8V-26V 25W双声道D类功放IC,ST原装

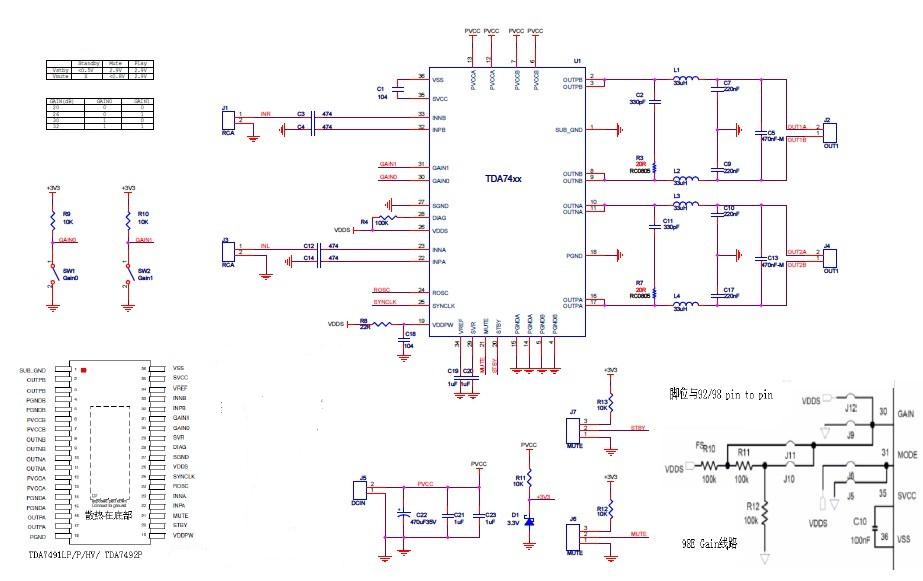

典型应用原理图

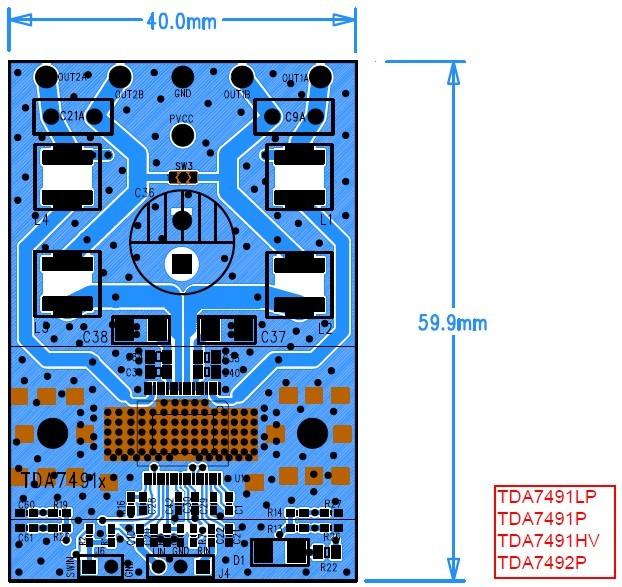

PCB正面

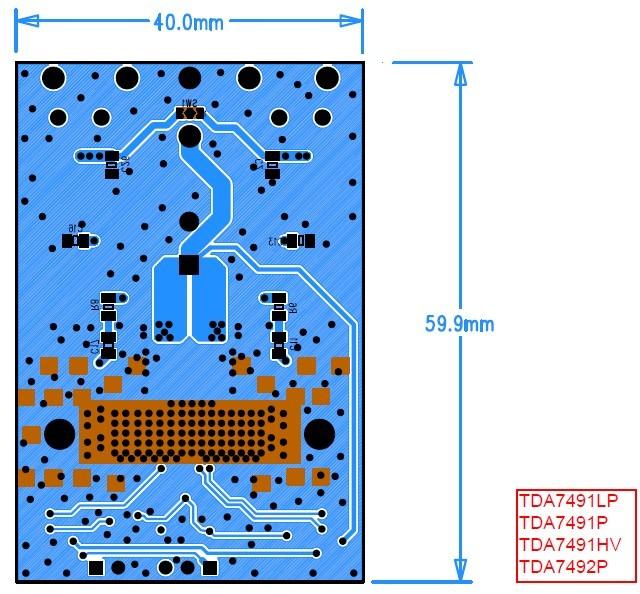

PCB背面

我司专注于ST D类功放IC的销售推广,详细的产品资料请查阅:http://www.szczkjgs.com/product_1034.htm
