CS8616C 20W单声道D类音频功放IC性能介绍
文章来源: 更新时间:2012/12/5 13:52:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


产品概述:

针对家庭音响系统市场应用的20W单声道D类功放IC——CS8616C,极宽的工作电压范围使得CS8616C可以应用于多个常用的电源系统,包括两节锂电池电源系统,9V电源系统,12V标准电源系统。相对于国内家庭音响功放的使用主流,CS8616C BTL输出在同样的电源系统情况下,可以大幅的提高音响的输出功率,为终端产品带来最简单的差异化实现方式。

CS8616C是一款20W单声道高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。内部包括一个功率可调限制器和直流检测电路来对扬声器进行保护。功率可调限制器允许用户设定一个比电源电压低的虚拟电压来限制流过扬声器的总电流,直流检测电路在输入电容损坏或者输入短路时关断输出级。CS8616C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8616C可以驱动低至3Ω负载的立体声扬声器,具有高达90%的效率,使得在播放音乐的时候不需要额外的散热器。

产品描述:

● 输出功率

PO at 10% THD+N, VDD = 18V

RL = 8 Ω 18W/CH(典型值)

PO at 10% THD+N, VDD = 13V

RL = 8 Ω 10W/CH(典型值)

PO at 10% THD+N, VDD = 12V

RL = 4 Ω 20W(典型值)

● 效率高达90%,无需散热片

● 极宽的电源电压范围5V~20V

● 免滤波功能

● 扬声器保护包括可调功率限制器加直流保护

● 输出管脚方便布线布局

● 良好短路保护和具备自动恢复功能的温度保护

● 良好的失真和防噗声功能

● 差分输入

封装和工作环境

●采用纤小的TSSOP20-PP封装,有效的节省了PCB板面积。

●额定的工作温度范围为-40℃至85℃。

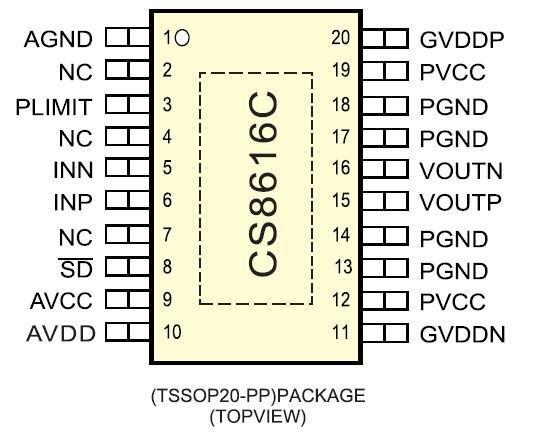

引脚排列

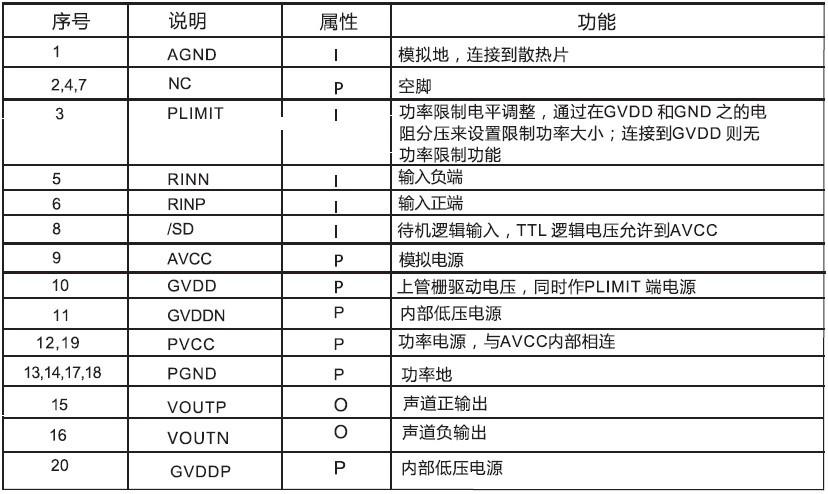

引脚定义

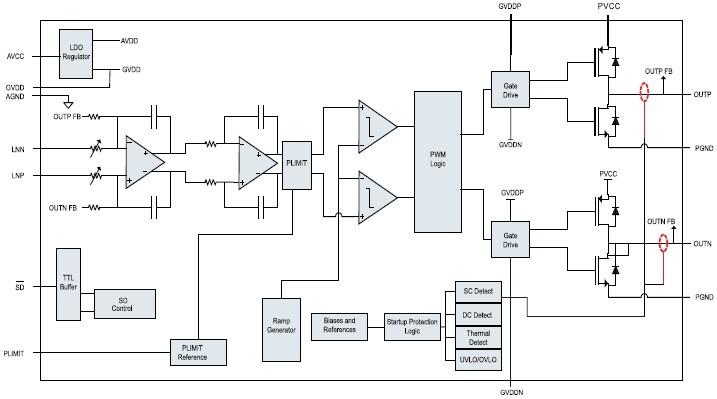

功能框图

典型应用图

我司现在力推20W单声道D类功放IC——CS8616C,详细的产品资料请查阅:http://www.szczkjgs.com/products_3659.htm
