是否可以使用直流输入来运行AC-DC电源?
文章来源: 更新时间:2013/4/15 12:55:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


是否可以使用直流输入来运行AC-DC电源?

答案是肯定的,在某些时候和条件下。

许多标准的AC-DC开关电源都在 90-264VAC 这一最常用的交流输入范围之外指定一个较高的直流输入范围。我们会收到很多有关将直流输入连接到交直流输入均可适用的AC-DC电源的问题,如何连接,在什么位置连接等。

高压直流电源使用在哪些场合,并且为什么使用?事实证明,很多电站都提供高压直流电而不是常用的 115VAC 或 208VAC 的电网来为电站的设备供电。这种高压直流电(一般为 120 或 130-330VDC)可以方便的与电池结合使用,从而确保电源供电,而不需要使用价格昂贵的集中式系统或本地不间断电源系统。

现在回到主题。许多开关电源的拓扑结构实际上都能在交流或直流输入条件下运行。重要事项:请查阅电源的应用手册或规格明细以确认电源设计适用于在交流或直流输入下运行。

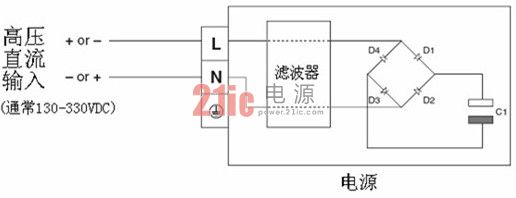

请参阅电源示意简图如下:

通过交流正弦波供电时,在前半个周期内,电流通过输入滤波器而流过输入端,并且通过二极管 D1 和 D3 来为电容器 C1 充电。在第二个半周期(负输入)内,电流流过中性线端流入,通过二极管 D2 和 D4来为电容器 C1充电。

通过高压直流电供电时,对于电源运行而言,连接的极性并不关键。如果在火线端连接正输入,则 C1 通过二极管 D1 和 D3 充电。如果在中性线端连接正输入,则 C1 通过二极管 D2 和 D4 来充电。

此处一个重要的注意事项与电源的保护性熔断有关。大多数电源内部都有与输入端串联的交流速熔型保险丝。建议将直流保险丝安装在电源外部。如果高压直流母线的一端接地,则保险丝的位置通常与高电位侧(未接地端)串联。建议咨询当地的安全工程师以确认。
