Linear推出具内部 2A、28V 开关的电流模式、2MHz 升压型 DC/DC 转换器LT8335。该器件在 3V 至 25V 的输入电压范围内运行，适用于采用单节锂离子电池、汽车输入等多种输入电源的应用。LT8335 可配置为升压、SEPIC 或负输出转换器。该器件以 2MHz 固定开关频率运行，从而使设计师能够最大限度地减小外部组件尺寸，避开 AM 收音机等关键频段。突发模式 (Burst Mode®) 运行使静态电流降至仅为6µA，同时保持输出纹波低于15mVP-P。3mm x 2mm DFN 封装和纤巧外部组件相结合可确保非常紧凑的占板面积，同时可把解决方案成本尽量降低。
LT8335 的 170mΩ开关具备超过 90% 的效率，同时可编程欠压闭锁 (UVLO) 可优化系统性能。无论输出是正还是负，都可用单个反馈电阻器设定输出电压，从而最大限度减小外部组件。其他特点包括内部补偿、软启动、频率折返和过热停机保护。
LT8335EDDB 采用 3mm x 2mm DFN-8 封装。工业温度 (–40°C 至 125°C) 版本 LT8335IDDB 也已供货。千片批购价为每片 2.55 美元。两种版本都有现货供应。

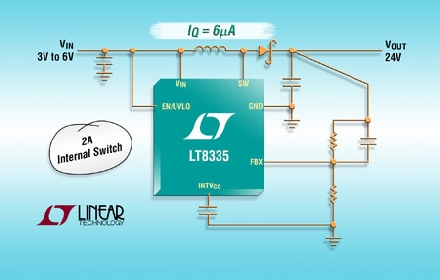

照片说明：2A、28V 升压/SEPIC/负输出 DC/DC 转换器
性能概要：LT8335
· 3V 至 25V 输入电压范围
· 超低静态电流和低纹波突发模式工作：IQ = 6µA
· 2A、28V 电源开关
· 用单个反馈引脚设定正或负输出电压
· 2MHz 固定开关频率
· 可编程欠压闭锁 (UVLO)
· 内部补偿和软启动
· 扁平 (0.75mm) 8 引线 (3mm x 2mm) DFN 封装 |
