SML—D22MUW 业界最小级别的小型轻薄双色贴片LED
文章来源: 更新时间:2017/8/2 16:02:00

<概要>

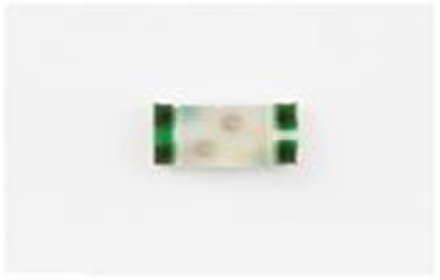

全球知名半导体制造商ROHM开发出业界最小级别1608尺寸(1.6x0.8mm)双色贴片LED“SML-D22MUW”,有助于工业设备和
消费电子设备的显示面板数字部分实现多色化。

此次开发的产品与单色贴片LED封装尺寸相同,仅为1.6x0.8mm,封装内置红色和绿色两种贴片LED,可节省空间并实现多色显示。与以往的双色型产品(1.5x1.3mm)相比,不仅体积缩小35%,还有助于应用显示面板的薄型化。

不仅如此,考虑到客户回流焊时的使用条件,在封装中施以防止焊料侵入的措施,可防止焊料侵入树脂内部。从而消除焊料侵入导致的问题,确保高可靠性。

本产品已于2017年6月开始出售样品(样品价格 50日元/个:不含税),可通过AMEYA360、RightIC在线购买。另外,预计将从2017年8月开始以月产300万个的规模投入量产。前期工序的生产基地为ROHM株式会社总部(京都市),后期工序的生产基地为ROHM Semiconductor(China) Co., Ltd.(中国)及ROHM-Wako Electronics(Malaysia) Sdn.Bhd.(马来西亚)。

今后,ROHM将继续推进小型轻薄LED的开发,不断强化易用性优异的产品阵容。


<背景>

近年来,工业设备和
消费电子设备数字显示使用贴片LED的越来越多。以往,这类显示部分多采用单色显示,而希望通过颜色变化更容易识别异常状态的需求日益高涨。

然而改变显示颜色需要使用2个LED,与单色型相比,双色型存在不仅尺寸变大,还需要准备单色用和双色用两种封装,开发成本加倍的课题。



<产品详情>


1.业界最小级别的双色贴片LED,有助于设备的小型化和薄型化

SML-D22MUW不仅实现了元件的小型化,而且利用多年积累的PICOLED*1安装技术及引线键合*2)技术,实现了与单色贴片LED相同尺寸的1.6x0.8mm封装,并内置红绿两种颜色的贴片LED。

另外,1.2x0.8mm的发光部装有双色光源,因此混色性能优异,此次开发的LED可表现的颜色不仅有红色和绿色,还可制作出中间色。




2.通过焊料侵入预防对策,确保高可靠性

在镀金处理前设置称为“阻焊剂”的挡块,用来隔断浸润性良好的金焊料。

可防止焊料侵入到树脂内部,因此还可消除短路引起的问题,有助于提高可靠性。



3.采用背面
电极,显示更清晰

封装采用背面电极,可很窄间隔安装。这在点阵等中可实现非常高清晰的显示。



<产品阵容>



<技术术语>

1) PICOLED

非常适用于
可穿戴式终端和移动设备等的小型便携设备的ROHM超小型薄型LED。


*2)引线键合

将芯片直接安装到PCB板等上面,通过金、铝、铜等引线进行布线。
