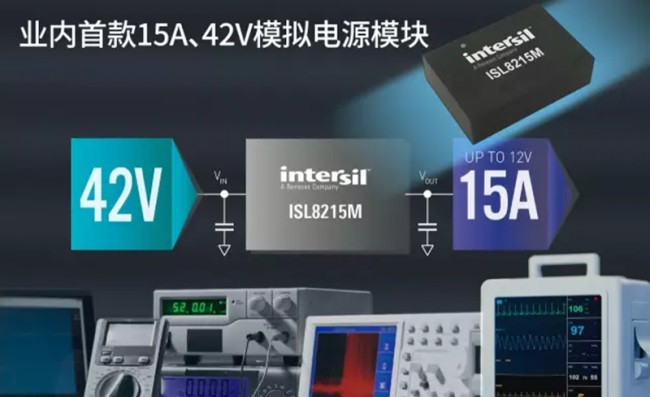

ISL8215M 业内首款15A、42V模拟电源模块
文章来源:永阜康科技 更新时间:2017/9/14 14:34:00
在线咨询:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695



瑞萨电子株式会社(TSE: 6723)子公司Intersil今天宣布,推出业内首款42V单通道DC/DC步降电源模块ISL8215M,可提供高达15A的持续电流。该模块可在单一宽输入电压范围中运行,包括工业标准的12V、18V和24V中间总线电源轨。它提供0.6V - 12V可调节输出电压、60mA/mm2的最高功率密度,封装尺寸仅为13mm x 19mm。其96.5%的峰值效率为工业、医疗、RF通信、汽车电子、以及使用锂离子电池的便携式设备中的FPGA、DSP和MCU提供优异的负载点转换性能。

ISL8215M是一套完整的DC/DC电源模块,它在单个紧凑封装内包含了控制器、MOSFET、电感器和无源器件,简化了系统设计并加快产品上市速度。该模块的专有高密度阵列(HDA)封装,通过单层导电封装基板(可降低引线电感,并主要通过系统板散热)提供无可比拟的电子性能和热性能。ISL8215M安装在铜引线框架结构上,允许模块在没有气流或散热器的条件下在宽温度范围内全负载运行,进一步缩小尺寸和降低成本。

ISL8215M还提供快速瞬态响应和卓越的回路稳定性,其40ns典型最小导通时间允许单步低占空比降压转换为负载点电压。该器件提供可选择的轻负载效率,以延长锂离子电池寿命,并支持符合能源之星®(Energy Star)标准的产品。该器件提供电压、温度和电流保护功能,可确保在异常工作条件下的安全运行。ISL8215M还在故障清除时提供自动重启功能,以保护负载和系统。

Intersil公司工业模拟和电源产品部副总裁Philip Chesley表示:“ISL8215M具有无可比拟的功率密度和超高效率的性能。该模块具有小巧的尺寸、40V以上的输入电压、15A输出电流性能和丰富的功能,帮助客户轻松实现日益紧凑的电源设计。”

ISL8215M的关键特性和规格

  • 完整的15A单通道电源,集成了控制器、MOSFET、电感器和无源器件;

  • 可在单一7V - 42V宽输入电压范围内运行;

  • 0.6V - 12V可调节输出电压,线路、负载和温度的精度为+/-1.5%,40ns导通时间低占空比;

  • 高达96.5%的峰值效率;

  • 300kHz - 2MHz可调节开关频率,默认值为300kHz;

  • 外部时钟信号同步高达1MHz;

  • 可选择的轻负载PSM/DEM效率模式,有助于延长电池寿命;

  • 故障保护包括输入欠压锁定、过温、可编程过流、输出过压和输出预偏置启动,确保安全运行;

  • 可编程软启动可减少来自输入电源的浪涌电流;

  • 专用的使能引脚和电源良好标志,简化了具有电压跟踪的系统电源轨排序。

供货

ISL8215M电源模块已开始供货,采用19mm x 13mm x 5.3mm HDA封装。ISL8215MEVAL1Z评估板也已供货。
