TC78H620FNG 适用于低电压(2.5V)驱动的H桥驱动器IC
文章来源:永阜康科技 更新时间:2017/12/4 13:44:00
在线咨询:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695

东京—东芝公司(TOKYO:6502)旗下半导体存储产品公司宣布推出“TC78H620FNG”。“TC78H620FNG”是东芝公司H桥[1]驱动器IC系列的最新产品,适用于有刷直流电机和步进电机,如用于移动电池驱动设备(相机和小型打印机)以及家用电器中的电机。批量生产即日启动。


新产品采用四端口接口控制,其使用相位(PHASE)信号和启动(ENABLE)信号进行控制。具有标准接口的现有产品“TC78H610FNG”需要四个端口实现步进电机的整步控制。新产品“TC78H620FNG”仅需三个端口即可实现控制。由于芯片组的高功能性,在某些情况下,缺少MCU控制端口成为问题。该产品将有助于解决这一问题。

新产品与低电压驱动(电机驱动:2.5V以上,逻辑控制:2.7V以上)兼容,因此适用于3.7V锂离子电池驱动的移动设备(相机和小型打印机)。

主要特性

相位(PHASE)和启动(ENABLE)接口信号使用三个控制端口便可实现步进电机的整步驱动。

它可以控制两台有刷直流电机或一台步进电机。

小型封装(SSOP16)缩小安装面积并降低电路板的成本。

集成有异常检测功能(过流检测、过热保护电路和欠压锁定电路),可提高驱动电机的安全性。

待机模式耗电0μA(典型值)。

集成有直通电流保护。电机控制无需考虑ON(开)和OFF(关)输出切换之间的停滞时间。

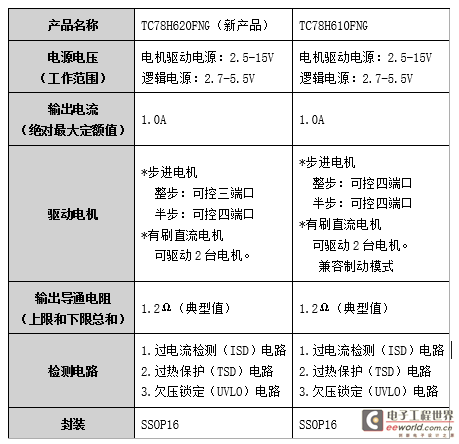

主要规格
