| TPA3156D2模拟输入70W双声道D类放大器介绍 |
|
|
| 文章来源：永阜康科技 更新时间：2018/4/28 10:03:00 |
在线咨询： |
| |
概述
TPA3156D2模拟输入D类放大器具有低空闲功率损耗，有助于延长蓝牙/无线扬声器和其他电池供电音频系统的电池使用寿命。TPA3156D2器件的效率非常高，提供2×70W的功率，在双层PCB上有外部散热器。该器件集成了一种高效升压模式，动态减小外部LC滤波器的电流纹波和空闲电流。TPA3156D2高级振荡器/可编程锁相环路 (PLL) 电路采用一个多重开关频率选项来避免AM干扰。在实现此功能的同时，还有一个主器件或从器件选项，这使得多重器件同步成为可能。TPA3156D2器件具有短路保护和过热保护以及过电压、欠电压和直流保护的全面保护，以防止发生故障。将故障报告回处理器，以防止器件在过载情况下受到损坏。
特性
24V电压、4Ω BTL负载条件下的功率为2×70W
宽电压范围：4.5V至26V
高效D类运行
- 极低空载电流：
- 超过90%电源效率
- 基于输出功率的自适应调制机制
多重开关频率
- AM抑制
- 主从模式同步
- 300kHz至1.2MHz开关频率
采用具有高PSRR的反馈功率级架构，降低了PSU需求
- 可编程功率限制
- 支持并联BTL模式和单通道模式
- 支持单电源和双电源供电模式
- 集成具有错误报告功能的自保护电路，包括过压、欠压、过热、直流检测和短路等保护
- 耐热增强型封装
- 引脚对引脚兼容TPA3116D2和TPA3126D2
应用

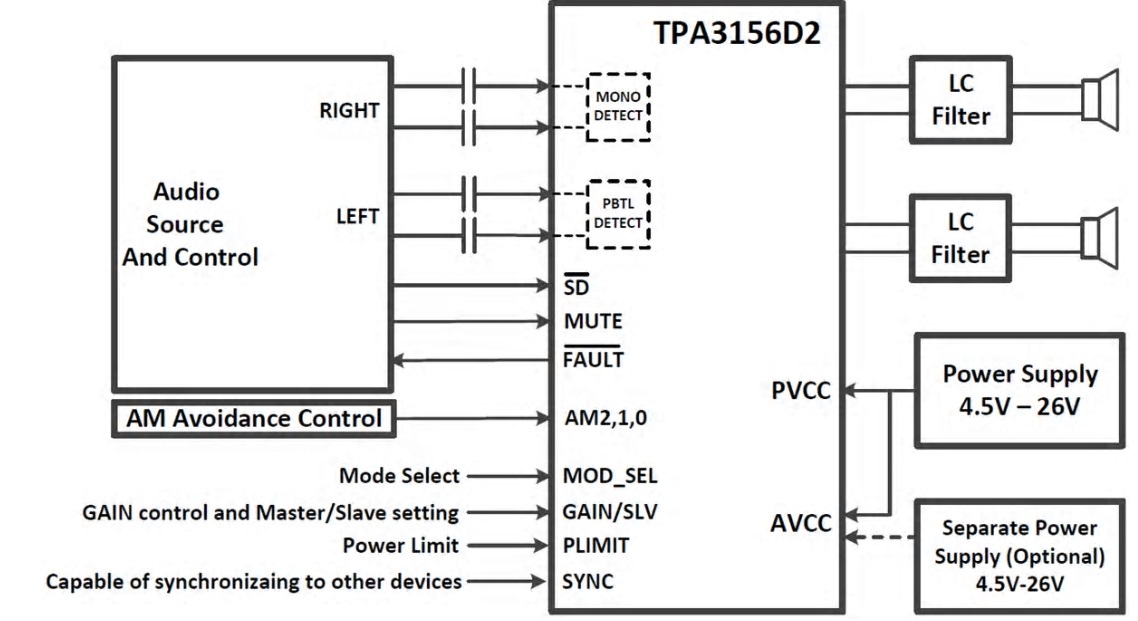

简化应用电路
|
| |
|
|
|
|
|
| |
| |
| |
 |
