锂电池供电的蓝牙音箱如何实现最大功率输出? |
|
|
文章来源:永阜康科技 更新时间:2019/9/16 10:41:00 |
在线咨询: |
|
单节锂电2x10W/20W_双节锂电2x20W/40W_3节锂电/铅酸电池2*30W/50W音频功放升压充电管理组合方案
电池供电蓝牙音箱以及便携式广场舞音箱功率越做越大。因为相关充电电路成熟稳定,供应链的配套,成本要求等因素,单节锂电3.7V,双节锂电7.4V,三节锂电或者铅酸电池12V供电是市场应用主流的方案。3.7V,7.4V,12V直供输出功率有限,所以升压后再给功放供电是提升输出功率的主要方式。由于升压效率,功放效率的存在,以及芯片封装热阻的局限性,内置升压功放芯片能解决一部分的应用要求,如果功率再大现阶段最合理,最可靠的做法是外置升压+音频功放。为适应市场需求,深圳市永阜康科技有限公司整合优势资源针对各种应用整理方案如下:

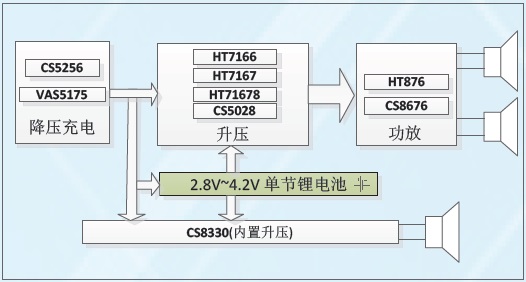

3.7V单节锂电功能框图:

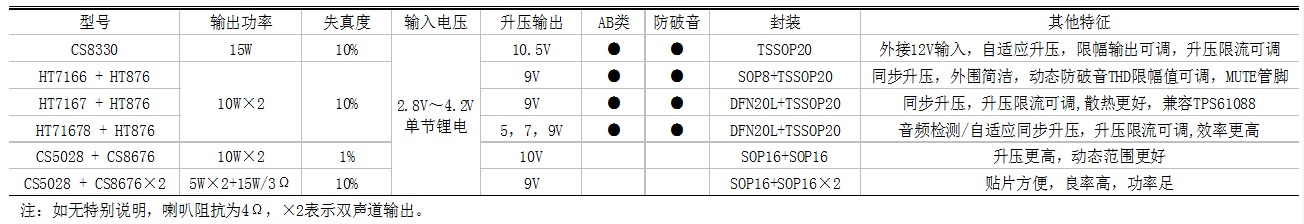

3.7V单节锂电升压+功放IC选型表

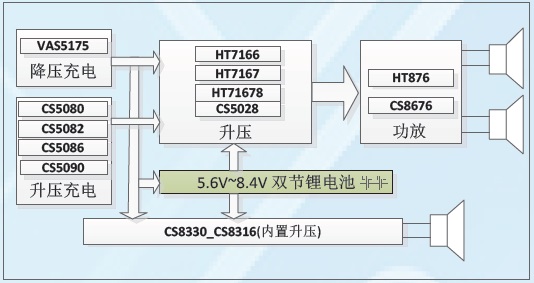

7.4V双节锂电功能框图:

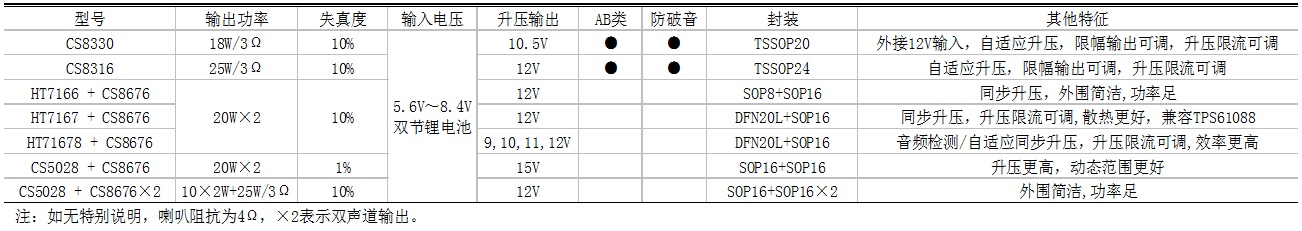

7.4V双节锂电升压+功放IC选型表

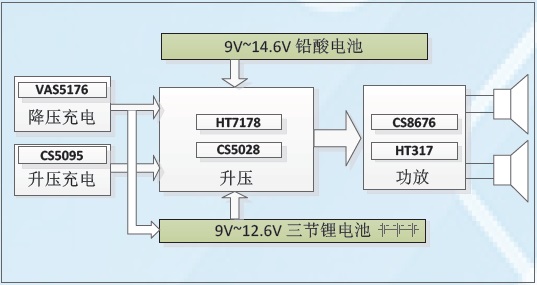

3节锂电/12V铅酸电池功能框图:

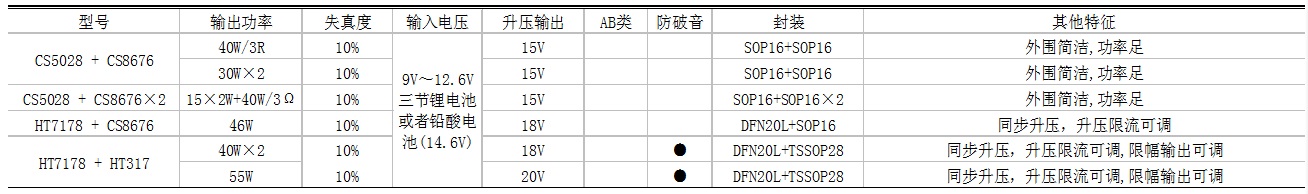

3节锂电/12V铅酸电池升压+功放IC选型表

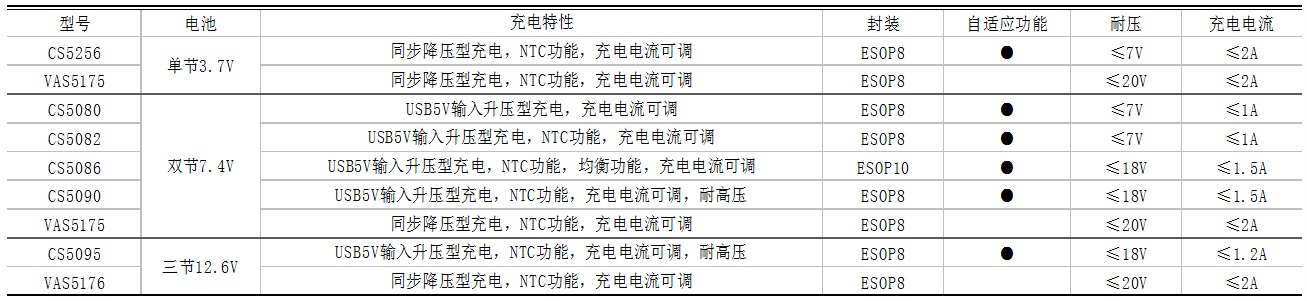

单节锂电3.7V、双节锂电7.4V、三节锂电12.6V对应的充电管理IC选型表:

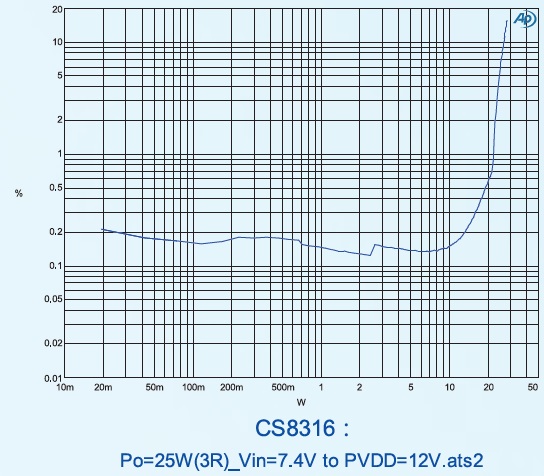

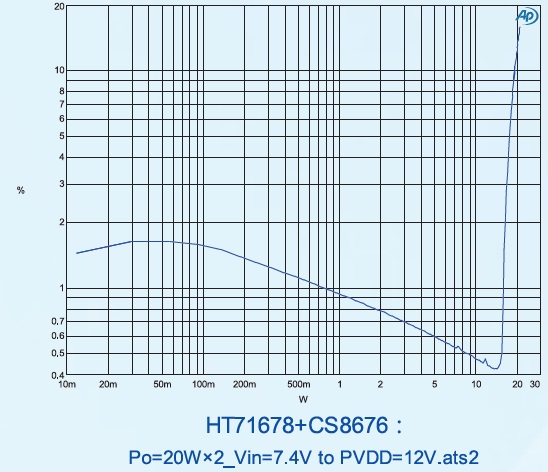

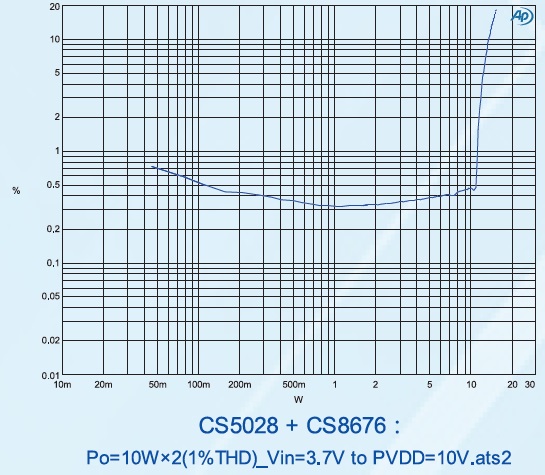

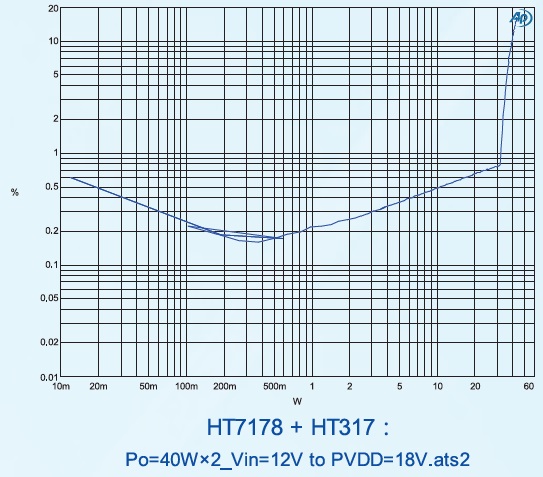

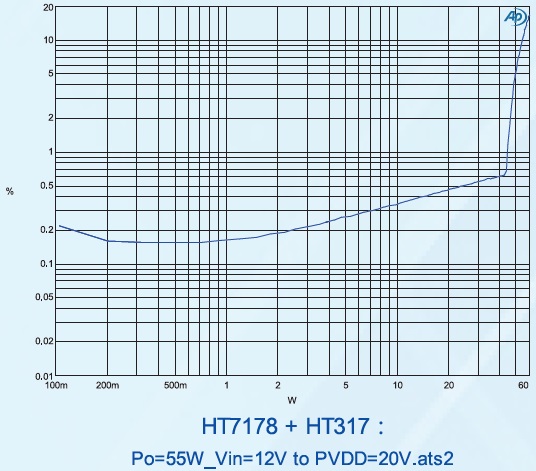

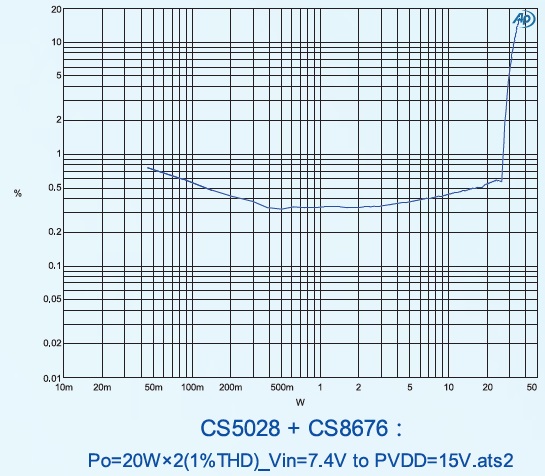

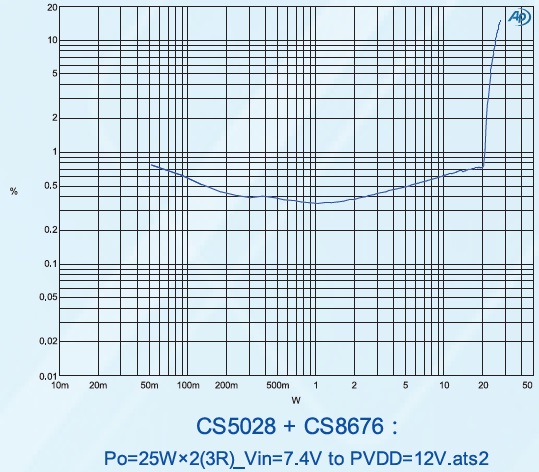

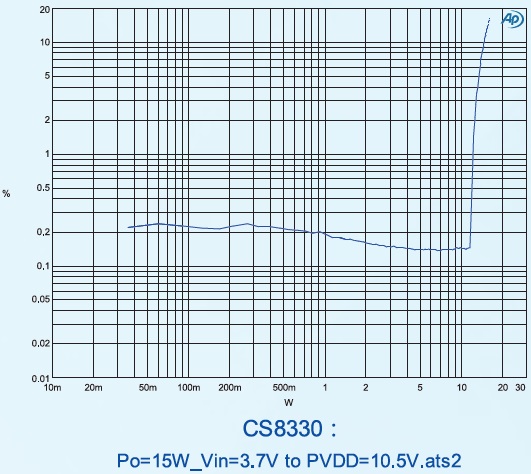

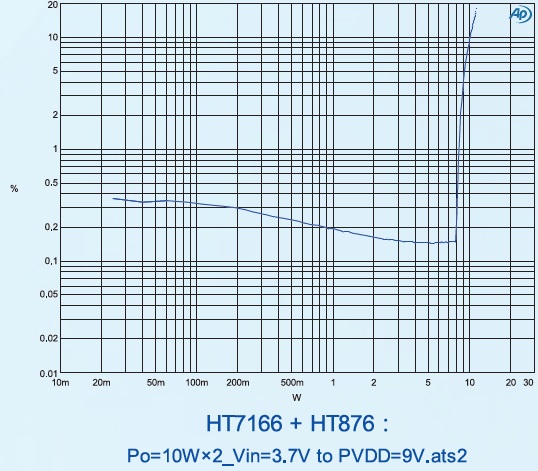

实测功率曲线
|
|
|
|
|
|
|
|
|
