引言
目前拉杆音箱或汽车音频系统采用12V铅酸电池为主要电源、由于电压的限制，音箱的输出功率很难有实质的提升。超过50W的功率现阶段市场上主要采用升压+TPA3116的升压音频解决方案，因TPA3116的最高工作电压为26V,考虑到可靠性升压至24V,输出4欧65W（THD1%）。随着技术进步及竞争加剧，市场对功率及音质的要求也越来越高，深圳市永阜康科技有限公司推出基于CS8683+FP5207、12V升30V大功率2x100W双声道D类音频功放升压组合解决方案，为音频爱好者提供极致的音质体验。
输出功率曲线图
方案简介
1、采用FP5207非同步升压控制器。此设计10V-15V输入电压，实现30V输出，并且能够为负载提供8A持续电流;
FP5207脚位定义图以及管脚说明
2、采用CS8683两颗大功率单声道D类音频功放IC（单声道100W用一颗），30V提供2*100W/4欧 ( THD+N=1%)持续功率输出；
CS8683H脚位定义图以及管脚说明
应用信息

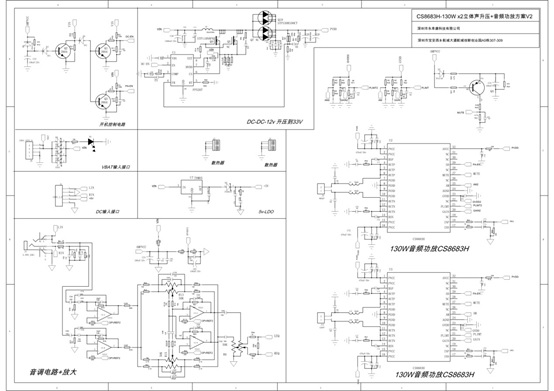

1.CS8683H+FP5207 DEMO板原理图

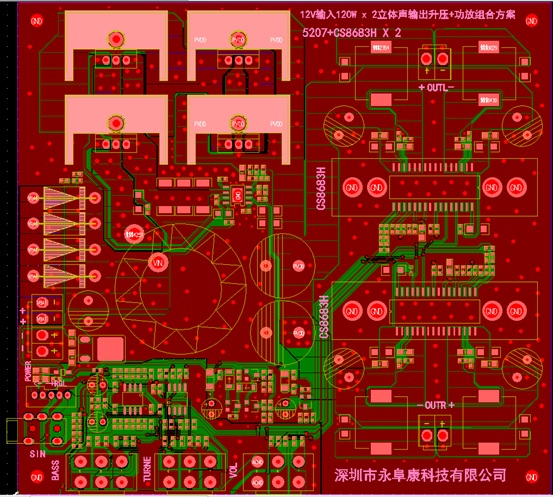

2. CS8683H+FP5207 DEMO板PCB顶层设计图

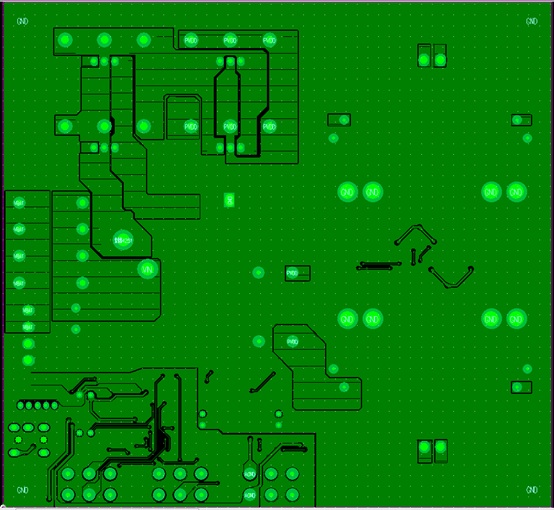

3.CS8683H+FP5207 DEMO板PCB底层设计图

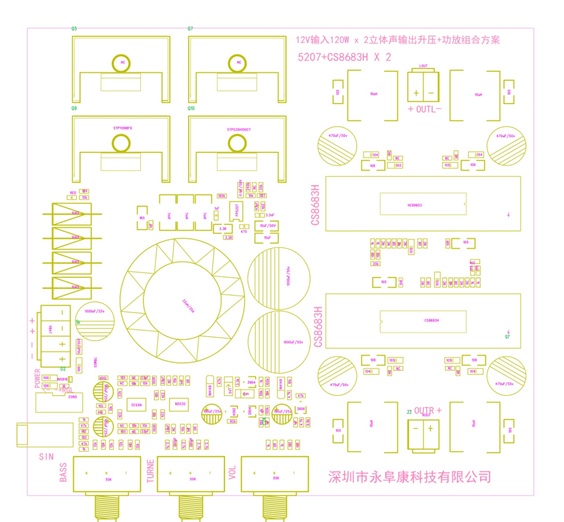

4.CS8683H+FP5207 DEMO板贴片图

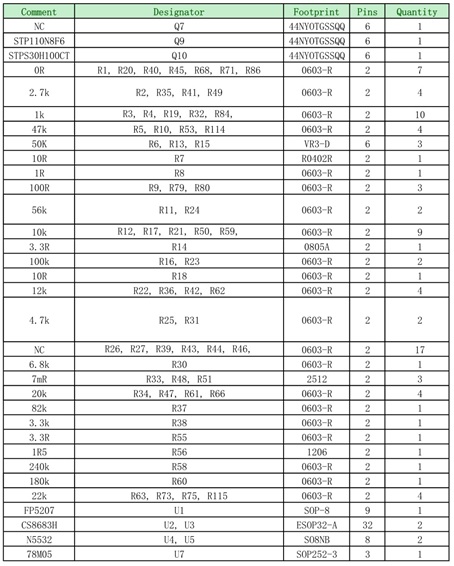

5.CS8683H+FP5207 DEMO板物料清单

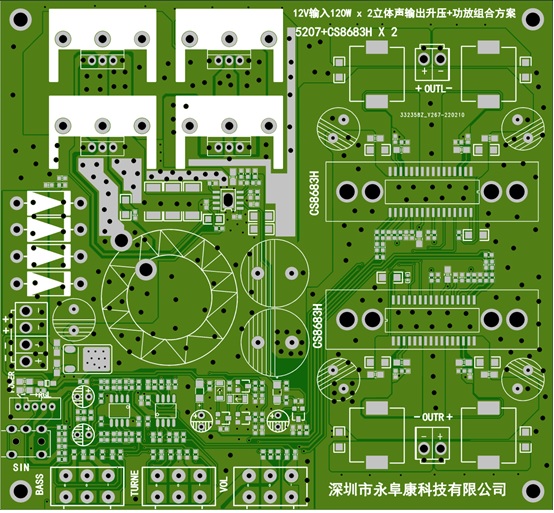

6.CS8683H+FP5207 DEMO板3D布局图正面

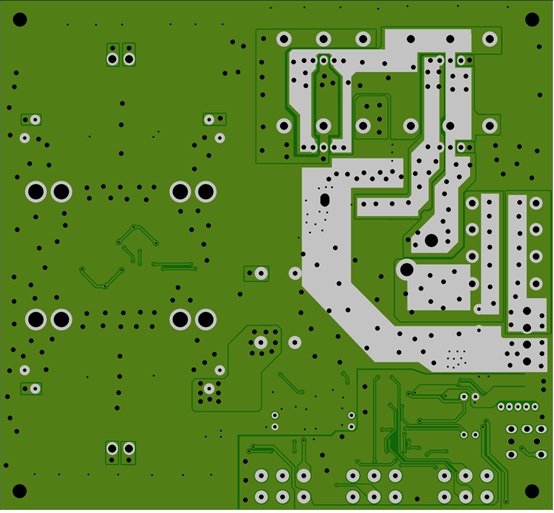

7.CS8683H+FP5207 DEMO板3D布局图反面
8.CS8683H+FP5207 DEMO板实物图
|
