两颗CS8683并联输出单声道200W/4欧应用原理图
文章来源:永阜康科技 更新时间:2022/5/5 14:48:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


CS8683H两个功放芯片输出经过LC低通滤波器之后直接并联,驱动能力加倍,负载阻抗可降低,提升输出功率。可以实现36V供电单声道200W/4欧持续功率输出。

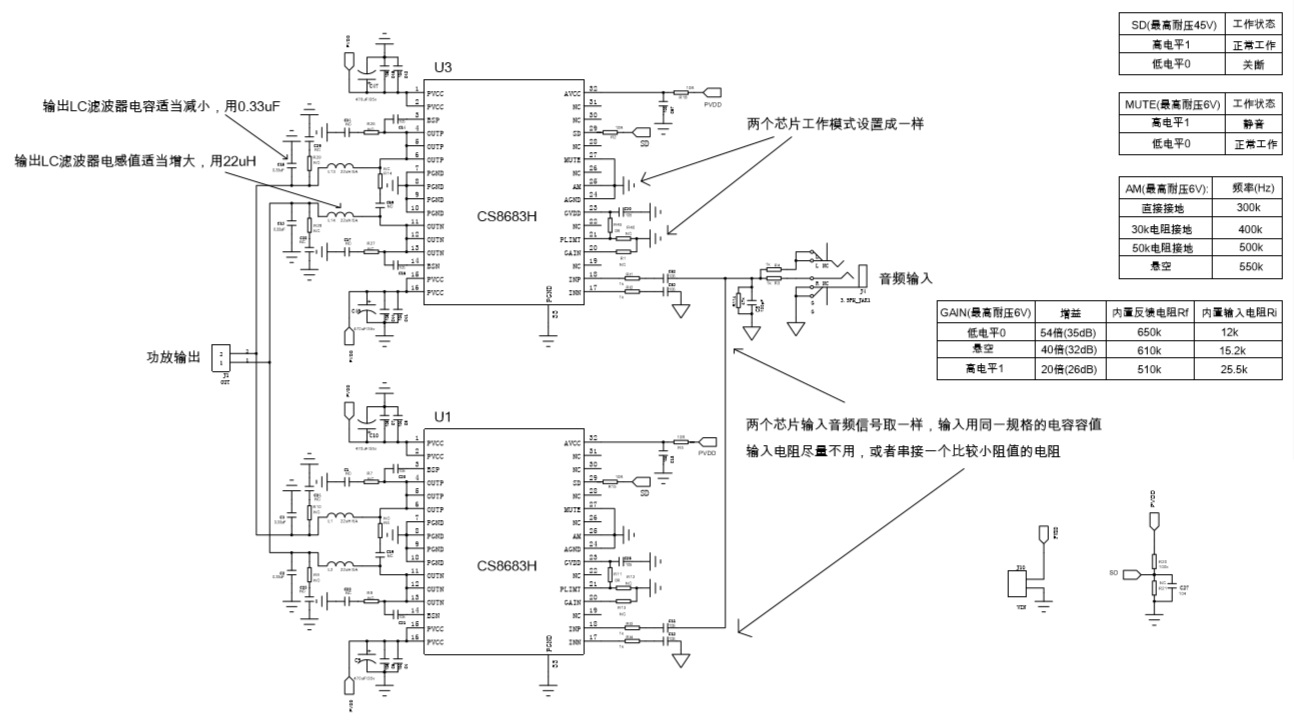

CS8683H并联输出200W应用电路图




    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
ACM8629 2×50W,立体声模式(4Ω, 24V, THD+N = 1%);100W,1×100W单声道模式(2Ω, 24V, THD+N = 1%) TSSOP-28(散热片朝上,支持外接散热器) 4.5V-26.4V 50W立体声/100W单声道、数字输入音频功放芯片,内置DSP多种音频处理效果
IU8689 2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% EQA-28(散热片在背部) 5V-28V 低空载电流,AM抑制功能,带主从模式,145W单声道、2X75W立体声D类音频功放
IU5706 宽输入范围(4.5V-24V)同步升压控制器,支持高达36V的输出电压。 EQA-16 4.5V-24V 具有宽输入范围的低静态电流同步升压DC-DC控制器
CS8683 130W/30V/4Ω EQB-32(散热片在顶部,支持外接散热器) 4.7V-45V 130W单声道D类功放IC,具有AM干扰抑制功能
