| 关于TAS5805M立体声D类放大器 |
|
|
| 文章来源：永阜康科技 更新时间：2022/5/19 10:03:00 |
在线咨询： |
| |
| TAS5805M立体声D类放大器是一款高效、立体声、闭环D类放大器，提供极具性价比的数字输入解决方案，具有功耗低、声音增强等特点。该器件的集成音频处理器和96kHz架构支持高级音频工艺流程，包括SRC和15BQ/通道。该器件还支持音量控制、音频混合、3频段4阶DRC、全频段AGL、THD管理和电平计。
采用TI的专有混合调制方案，TAS5805M消耗非常低的静态电流（13.5V PVDD时<16.5mA），能够延长便携式音频应用的电池寿命。通过高级EMI抑制技术，设计人员可利用成本较低的铁氧体磁珠滤波器，节省电路板空间，降低系统成本。
特性
- 支持多输出配置
- 2×23W，2.0模式（8Ω，21V，THD+N=1%）
- 45W，单声道模式（4Ω，21V，THD+N=1%）
- 出色的音频性能
- THD+N≤0.03%（1W，1kHz，PVDD=12V时）
- SNR≥107dB（A加权），噪声等级<40µVRMS
- 低静态电流，混合调制
- 16.5mA（PVDD=13.5V，22µH+0.68µF滤波器）
- 灵活的电源配置
- PVDD：4.5V至26.4V
- DVDD和I/O：1.8V或3.3V
- 灵活的音频I/O
- I2S、LJ、RJ、TDM、3线数字音频接口（无需MCLK）
- 支持32、44.1、48、88.2、96kHz采样率
- SDOUT用于音频监控、子通道或回声消除
- 增强的音频处理
- 多频段高级DRC和AGL
- 2×15 BQ、热折返、直流阻断
- 输入混合器、输出交叉开关、电平计
- 5 BQ + 1频带DRC +THD低音炮通道管理器
- 集成自我保护
- 邻近引脚对引脚短路，不损坏器件
- 过流误差 (OCE)
- 过热警告 (OTW)
- 过热误差 (OTE)
- 欠压/过压锁定 (UVLO/OVLO)
- 轻松系统集成
- I2C软件控制
- 较小的解决方案尺寸
- 与开环器件相比，需要更少无源器件
- 无电感器运行（铁氧体磁珠），用于大多数PVDD≤14V的情况
应用
- LCD电视、OLED电视
- 无线扬声器、带语音助理的智能扬声器
- 条形音响、有线扬声器、书架立体声系统
- 台式电脑、笔记本电脑
- AV接收器、智能家居和物联网设备

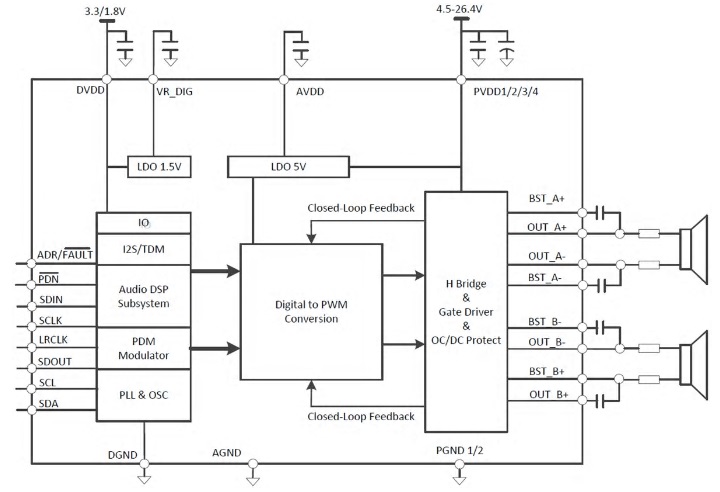

功能框图

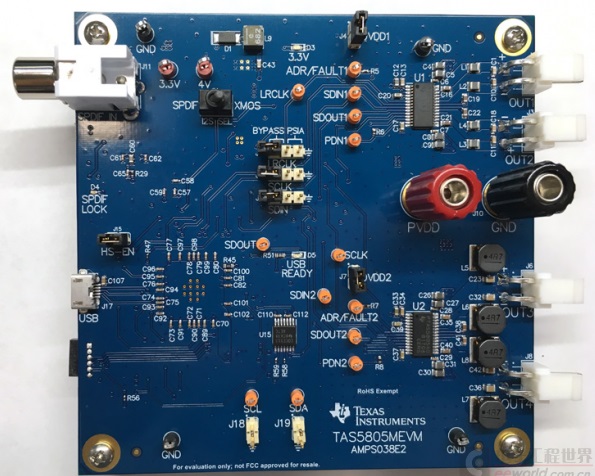

设计套件与评估模块
|
| |
|
|
|
|
|
| |
| |
| |
 |
