概述
HTR3335是一款I2C和SMBus IO扩展器 , 2.2V~5.5V电源供电。16个IO端口中的任何一个都可以单独配置为输入或输出。此外，任一IO可驱动LED。
通电后，16个IO端口配置默认为输入，并可通过I2C进行相关配置，如输入或输出选择、反极性等配置
所有配置为输入的IO端口都会持续监控状态变化， IO口的变化由INTN输出指示。当IO状态通 过I2C接口被读取时，INTN输出被清除。
HTR3335的IO内部没有上拉电阻，因此当其配置为输入且未使用时，需要外部的上下拉。
HTR3335具有8个器件地址。
HTR3335提供QFN4×4-24L封装。
特点
・供电范围：2.2V~5.5V
・支持LED驱动
・16个IO, 可任意置为独立的输入或输出
・中断功能，低电平有效
・标准I2C接口，8个I2C器件地址可选(HTR3339为4 个)
・支持反极性配置
・支持低功耗待机
・QFN4×4-24L，无铅封装
应用
・I2C总线控制的GPIO扩展应用

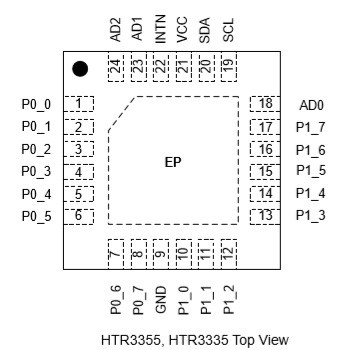

管脚排列及定义
典型应用原理图
