单节双节锂电池升压+内置DSP数字功放IC组合蓝牙音箱应用方案
文章来源:永阜康科技 更新时间:2022/12/19 10:57:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


引言

户外蓝牙音箱(包括2寸/4寸喇叭便携式蓝牙音箱及6寸/8寸户外拉杆音箱等产品类型)成为增长最快的音箱品类。这类音箱供电是以锂电池为主,一般选用内置升压的音频功放芯片,电荷泵无电感升压的功放芯片最常见升压至6.3V上下功率输出3~5W/4欧,电感Boost升压的功放芯片升压至7V左右功率输出6~8W/3欧,其性能基本满足室内,户外场景的应用。但是更大功率更好音质一直是音箱市场永恒的追求。

深圳市永阜康科技有限公司顺应锂电池供电蓝牙小音箱市场音质功率升级的需求,推广单节双节锂电供电升压+内置DSP数字功放IC组合方案。无需外围MOS管、升压效率最高达94%,内置DSP数字功放IC可实现多种音效,例如小信号低音增强、高低音补偿等,实现了锂电供电极致功率音质输出。

方案说明

1,采用HT7180/7181(管脚兼容)高效率非同步升压转换器。此设计2.5V-12V输入电压,可实现最高17V输出,能够为负载提供3A连续电流;

   单节锂电供电最高升压14V,2串锂电升压至17V。

2,采用内置DSP小音量低频增强等算法、I2S数字输入40W立体声D类功放IC系列-ACM8622/ACM8625P(管脚兼容);

单节锂电应用

   升压至11V输出2×10W/4欧/THD1%

   升压至14V输出20W/4欧/THD1%

双节锂电应用

   升压至15V输出2×20W/4欧/THD1%

   升压至17V输出30W/4欧/THD1%

3,特有CLASS H就是根据音乐信号动态调整升压,极大延长电池续航时间;

4,升压芯片HT7180/HT7181、功放芯片系列ACM8622/ACM8625P管脚兼容,无缝升级迭代;

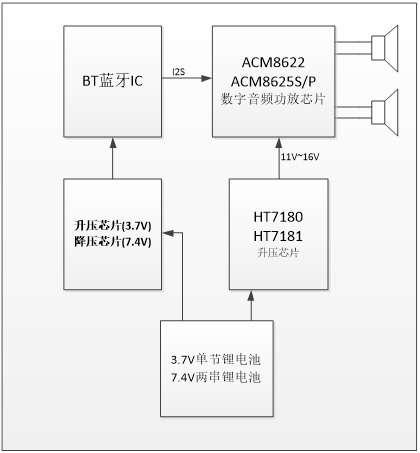

功能框图

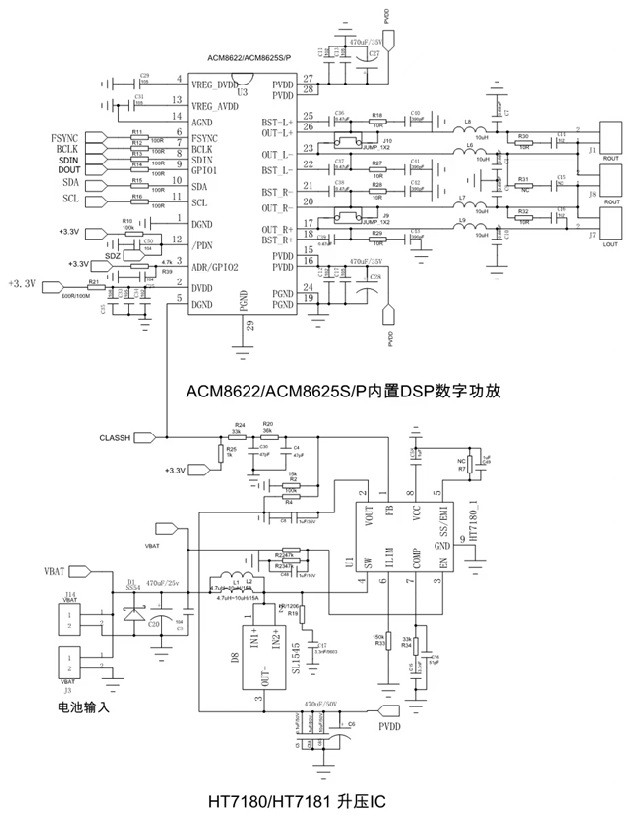

应用原理图

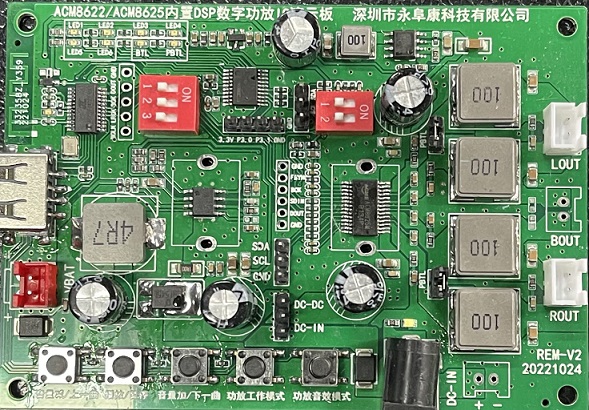

DEMO实物图
