引言
D类功放指的是D类音频功率放大器。通过控制开关单元的ON/OFF，驱动扬声器的放大器称D类放大器。D类功放因具有效率高、占板面积减少等特点，是蓝牙音箱、家庭影院系统、声霸音箱、车载音频等系统的理想选择。近年来，D类音频功放IC符合现代社会的发展趋势，使得应用越来越广泛。
深圳市永阜康科技有限公司大力推广最新20W、30W、50W双声道D类功放IC系列-HT366/HT328/HT338，可充分满足蓝牙音箱、声霸音箱、便携式音频播放器及液晶电视 （LCD TV） 等应用。工作电压范围覆盖4.5V-26V，全系列产品管脚兼容，工程师可透过重复使用同一PCB不同功率无缝切换，以节省成本及缩短开发周期。
具体产品选型及参数如下表：
|
产品型号
|
典型功率
|
通道数
|
工作电压
|
Rdson(mΩ)
|
特殊说明
|
|
HT366
|
2×22W/14V/4Ω/THD+N10%
|
2
|
4.5V-16V
|
240mΩ
|
具备防破音功能
|
|
HT328
|
2×33W/22V/8Ω/THD+N10%
|
2
|
4.5V-22V
|
120mΩ
|
|
|
HT338
|
2×50W/24V/6Ω/THD+N10%
|
2
|
4.5V-26V
|
70mΩ
|
|
说明一：HT366/HT328/HT338全系列采用TSSOP-28封装、管脚兼容；
说明二：双声道功放芯片系列，支持PBTL模式驱动单声道；
说明三：Rdson越小，驱动能力越强，效率越高；
HT366/HT328/HT338应用信息
1.HT366 HT328 HT338脚位图
2.HT366/HT328/HT338管脚说明
3.HT366/HT328/HT338 DEMO板原理图
4.HT366/HT328/HT338 DEMO板PCB顶层设计图

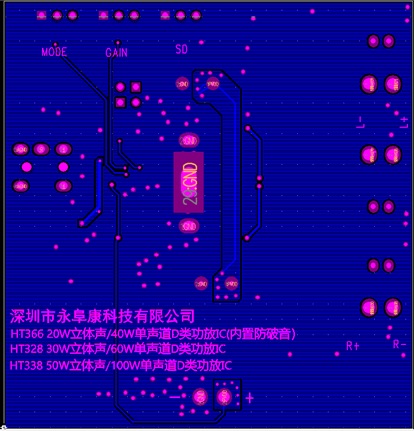

5.HT366/HT328/HT338 DEMO板PCB底层设计图
6.HT366/HT328/HT338 DEMO板贴片图
7.HT366/HT328/HT338 DEMO板物料清单
8.HT366/HT328/HT338 DEMO板实物图
|
