无刷直流电机的三种控制方式:方波、正弦波、FOC
文章来源:永阜康科技 更新时间:2024/6/4 11:41:00
在线咨询:
给我发消息
张代明 3003290139
给我发消息
小鄢 2850985542
给我发消息
李湘宁 2850985550
13713728695



方波控制

方波控制使用霍尔传感器或者无感估算算法获得电机转子的位置,然后根据转子的位置在360°的电气周期内,进行6次换向(每60°换向一次)。


每个换向位置电机输出特定方向的力,因此可以说方波控制的位置精度是电气60°。

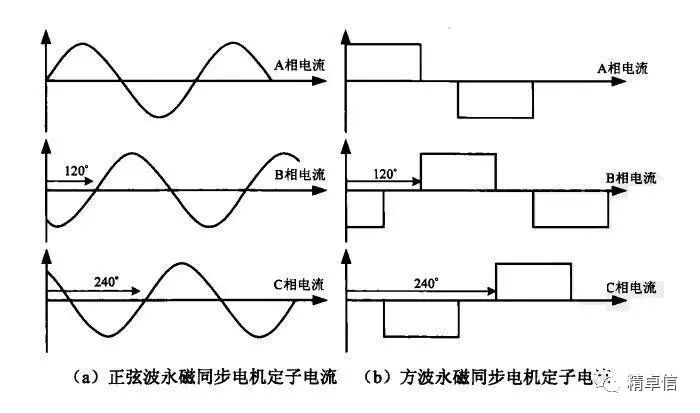

由于在这种方式控制下,电机的相电流波形接近方波,所以称为方波控制。

优点

控制算法简单、硬件成本较低,使用性能普通的控制器便能获得较高的电机转速。

缺点

缺点是转矩波动大、存在一定的电流噪声、效率达不到最大值。


方波控制适用于对电机转动性能要求不高的场合



正弦波控制

正弦波控制方式使用的是SVPWM波,输出的是3相正弦波电压,相应的电流也是正弦波电流。


这种方式没有方波控制换向的概念,或者认为一个电气周期内进行了无限多次的换向。

优点

正弦波控制相比方波控制,其转矩波动较小,电流谐波少,控制起来感觉比较“细腻”。

缺点

对控制器的性能要求稍高于方波控制,而且电机效率不能发挥到最大值。

FOC控制

正弦波控制实现了电压矢量的控制,间接实现了电流大小的控制,但是无法控制电流的方向。FOC控制方式可以认为是正弦波控制的升级版本,实现了电流矢量的控制,也即实现了电机定子磁场的矢量控制。


由于控制了电机定子磁场的方向,所以可以使电机定子磁场与转子磁场时刻保持在90°,实现一定电流下的最大转矩输出。

优点

转矩波动小、效率高、噪声小、动态响应快。

缺点

硬件成本较高、对控制器性能有较高要求,电机参数需匹配。

由于FOC的优势明显,目前已在很多应用上逐步替代传统的控制方式,在运动控制行业中备受青睐。
