功放的输出加载在变压器的原边，扬声器加载在变压器的副边
由于体积大，成本高，在追究紧凑的电子产品中很少应用。
输出无变压器型(Output TransformerLess)，用一个电容将直流电压输出隔离，而仅输出交变信号。应用非常广泛。
备注：图中扬声器端并联的RC串联网络是为了防止震荡
不需要变压器，并且使用单电源供电。
考虑到音频的低频段可能只有20Hz, 为了保证低频段的信号可以传输到扬声器，隔直电容必须足够大。电容的容量具体计算可以按照RC滤波器的模型进行计算。

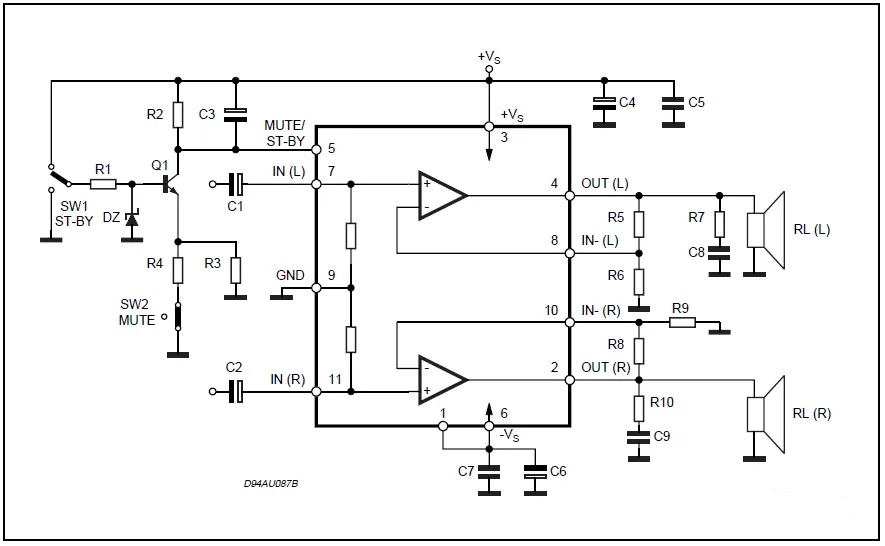

输出无电容型(Output CapacitorLess)，将输出直接与扬声器相连。
备注：图中扬声器端并联的RC串联网络是为了防止震荡
优点：不需要大电容，低频特性好。
缺点：必须使用双电源供电。对于这类电路，不建议采用。
一是Bridge Tied Load（桥接负载），一是Balanced TransformerLess（平衡式无变压器）。
如上图，用两个功率放大器对输入信号进行不同极性的放大，一个是同相放大，另一个是反相放大。因此，负载上可以得到2VS的峰值电压。
相比于OTL输出型，在相同的供电电压下，BTL的扬声器上可以获得2倍于OTL电路的输出电压，这样，输出功率是OTL电路的4倍（电压的平方除以扬声器的阻抗）。
BTL电路优点就是：在不提高供电电压的情况下，可以提高输出功率，理论上可以提高到4倍，实际上受功放以及扬声器本身的限制，可能达不到。
还有：BTL的输出级也不需要隔直电容
上图中展示的双电源供电，其实只要输入信号有直流偏置（功放基本都带），BTL型的输出也是可以单电源供电的。 |
