YX7013 40V/150mA高性能低静态功耗LDO稳压器
文章来源:永阜康科技 更新时间:2025/4/9 11:38:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695

在电子电路的设计中,LDO(低压差线性稳压器)以其低压差、高效率、简洁设计和低噪声等特性,受到工程师的钟爱。随着电子设备的不断演进,LDO芯片必须适应各种应用场景下的直流母线电压变化。特别是在便携式设备日益普及的今天,电池容量有限与电路功能日益复杂之间的矛盾,对电路的静态功耗提出了更为严格的要求。为了应对这些挑战,元芯半导体推出了YX7013x系列高压低静态功耗LDO芯片,以其3.5V至40V的宽输入电压范围和25μA的低静态电流典型值,为低功耗微控制器、远程无线设备和汽车控制系统提供了创新的解决方案。

YX7013产品介绍


YX7013系列涵盖了固定输出电压版本(3.3V/5V)和可调输出电压版本,以满足不同应用场景的需求。固定输出版本适合于对空间要求严格的小型化应用;而可调输出版本则能够满足更广泛的电压需求。此外,YX7013系列还具备EN功能,便于控制,且EN引脚在悬空状态下默认使能,增强了设计的灵活性。芯片内部集成了欠压锁存、过温保护和过流保护电路,确保了芯片的安全稳定运行。




YX7013系列框图






产品特点

  • 宽输入电压,3.5V至40V,适应多变的电源环境

  • EN功能,提供便捷的控制选项,且具有自拉高特性

  • 1.8μA的关断电流

  • 25μA的静态电流

  • 多场景适用:固定输出和可调输出版本

  • ±2%的输出精度

  • 集成过温保护及过流保护,防止芯片损坏

  • 采用DFN3*3-8L封装


封装展示

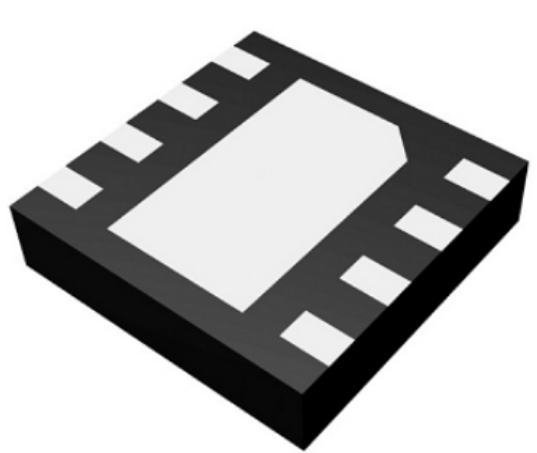

YX7013系列采用DFN3*3-8L封装,外观如下所示:



YX7013系列封装展示






产品系列型号


LDO产品系列



YX7013系列选型参考如下,可根据实际应用进行选择。
