HT81697 1-2节锂电池供电、内置升压30W单声道功放IC解决方案
文章来源:永阜康科技 更新时间:2025/4/21 11:17:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


引言

随着蓝牙音箱性能的升级迭代,消费者对功率音质的要求越来越高。1-2节锂电池供电的便携式音箱,选择内置升压的功放芯片,从而实现更大功率输出,是很多工程师优选的解决方案。

深圳市永阜康科技有限公司现在力推1-2节锂电池供电、内置升压30W单声道音频功放IC-HT81697。突破了锂电池供电的局限性,为消费者提供了更为优质的听觉体验:功率更大,音质更好,低音更足。



产品概述

HT81697是一款内置升压的单声道D类/AB类音频功率放大器,可以为内部音频功放提供一个高电压,从而实现更高功率,其升压值可通过外部电阻调节。HT81697可配置升压限流值,以防止过大的电流尖峰。

HT81697具有防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适 的听音享受,并保护扬声器免受过载损坏。HT81697提供三种不同音乐体验的ACF模式,以及ACF-Off 模式。

HT81697具有先进的扩频功能来抑制EMI。如果系统对EMI高度敏感,则可以将升压关闭,并将功放切换到AB类。 此外,HT81697集成了输出端过流保护、片内过温保护、升压过压保护等功能。

特性

・防削顶失真功能(防破音, Anti-Clipping Function, ACF)

・扩频技术

・输出功率

28W (VBAT=7.2V, RL=4Ω, THD+N=10%, PVDD = 15.5V, fIN = 1kHz)

22W (VBAT=7.2V, RL=4Ω, THD+N=1%, PVDD = 15.5V, fIN = 1kHz)

16.5W (VBAT=3.7V, RL=4Ω, THD+N=10%, PVDD = 12V, fIN = 1kHz)

12.8W (VBAT=3.7V, RL=4Ω, THD+N=1%, PVDD = 12V, fIN = 1kHz)

・VBAT供电范围:3.0V至12V

・内置高效升压 -可通过外部电阻调节升压值 -可调节最大限流值,有效防止电池拉死

・AB类和D类可切换

・保护功能:过流/过热/过压保护功能

・无铅封装,ESOP-16



HT81697应用信息

1、HT81697脚位图

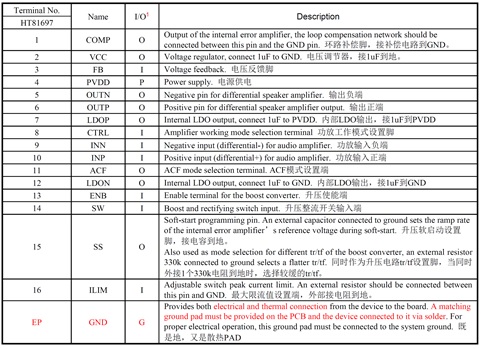

2、HT81697管脚说明

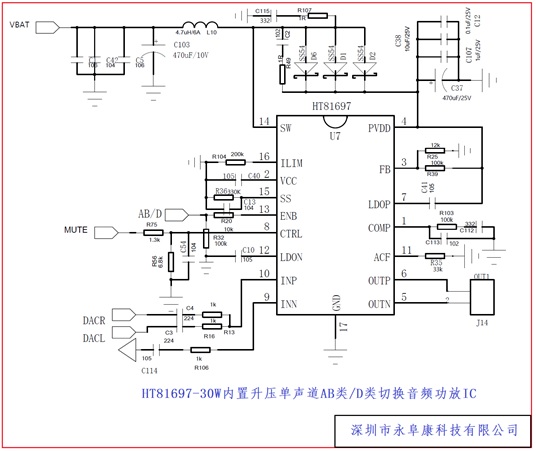

3 、HT81697 DEMO板原理图

4、单节电池供电典型应用

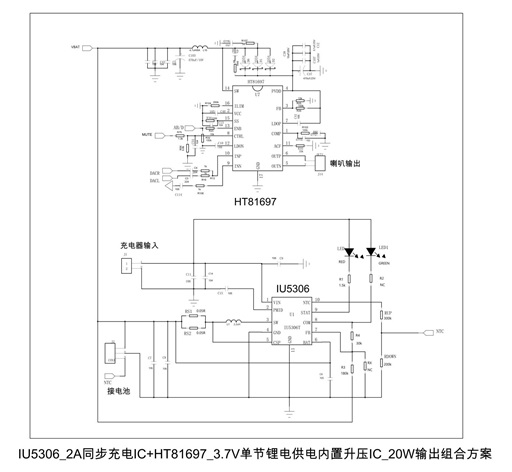

IU5306_2A同步充电IC+HT81697_3.7V单节锂电池应用20W输出原理图。



5、2节锂电池供电典型应用

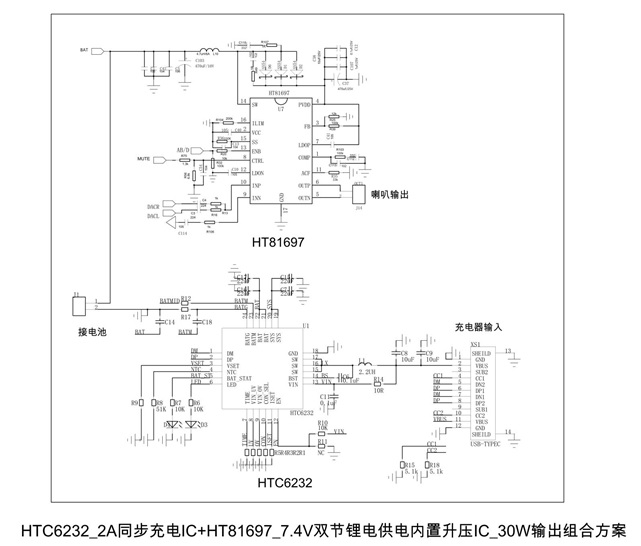

HTC6232_2A同步充电IC+HT81697_7.4V双节锂电池应用30W输出原理图。

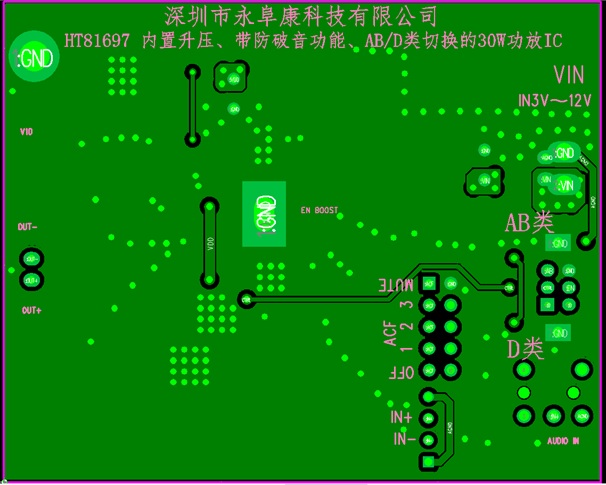

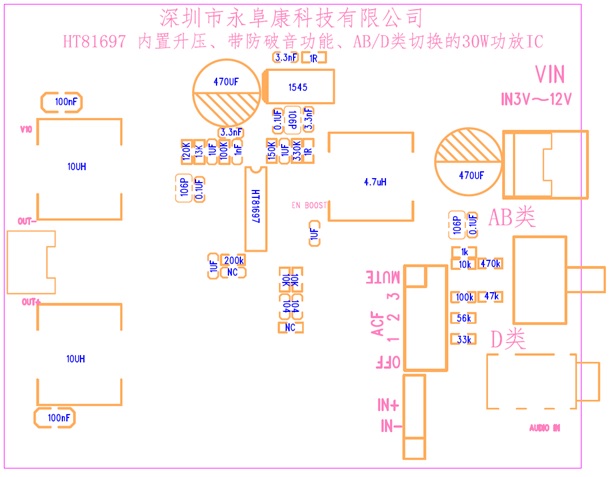

6、 HT81697 DEMO板PCB顶层设计图

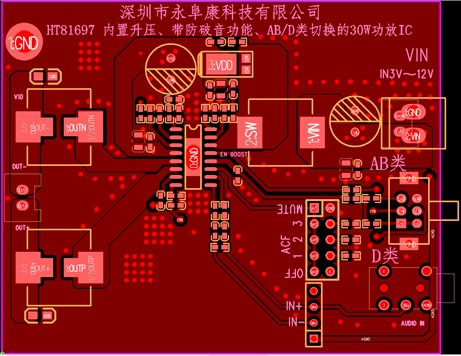

7、HT81697 DEMO板PCB底层设计图



8、HT81697 DEMO板贴片图

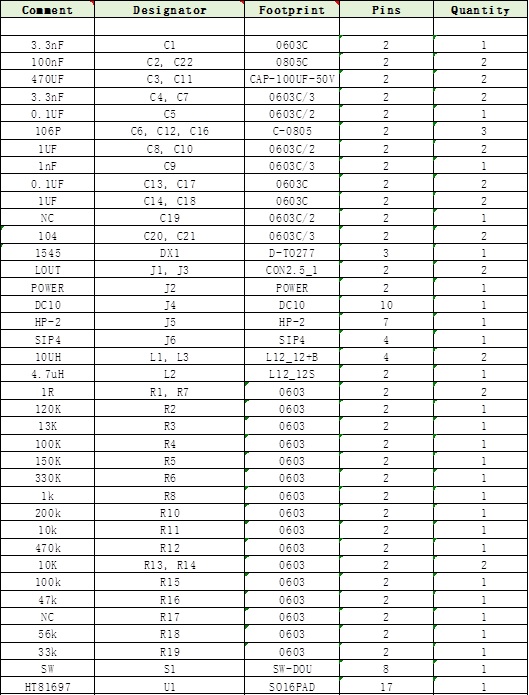

9、HT81697 DEMO板物料清单

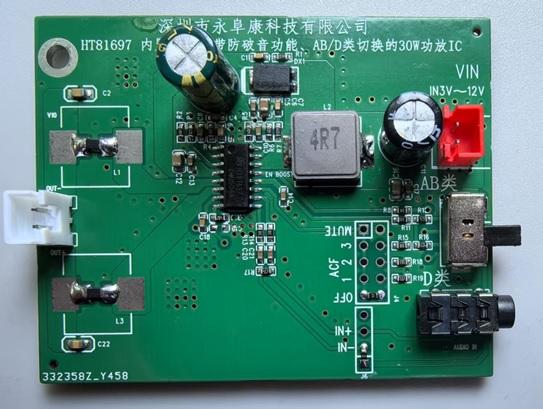

10、HT81697 DEMO板实物图

11、HT81697_3.7V单节锂电池以及7.4V双节锂电池应用实测输出功率表
