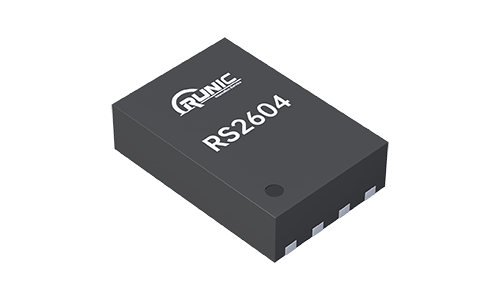

RS2604高压可配置OVP/OCP的eFuse开关
文章来源:永阜康科技 更新时间:2025/4/30 10:49:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


RS2604是一款可配置OVP、OCP的eFuse开关,结构紧凑,功能多样,同时具备欠压保护功能;透过外部电阻设置350mA到2.5A的输出限流值,并最大化安全余量设计,具有高达45V的浪涌耐压承受能力。

RS2604主要设计用于12V~24V母线电压接口的热插拔保护、过流保护或者过压保护。



主要特性如下:

Ø 输入电压支持4.5V~40V,极限浪涌耐压高达45V

Ø 通过外部电阻设置350mA 到 2.5A的限流值

Ø 低导通内阻80mΩ

Ø 可设置软启动时间

Ø ±7%高精度电流检测

Ø 短路电流保护

Ø 过压保护

Ø 异常指示输出

Ø 工作结温范围:-40°C ~ 125°C

典型应用电路

常用的适配器输出,包括5V、9V、12V,以及笔记本电脑需要的19V~20V电压,另外乘用车各部件的供电目前仍然以12V电压,商用车以24V电压总线为主,这些接口热插拔瞬间不可避免的会产生浪涌电压,为了承受浪涌电压的冲击,选择极限耐压高的降压芯片就会有更加可靠的安全余量;同时,透过预设的电流保护限制,也能防止系统由于各种异常状况导致的系统耗电异常增大,从而起到多重保护功能。RS2604就是针对这些应用场景而设计的,高达45V的耐压余量提供了可靠的应对能力,可以轻松应对这些浪涌电压的冲击;最大2.5A的电流也能满足大部分设备的功率需求。

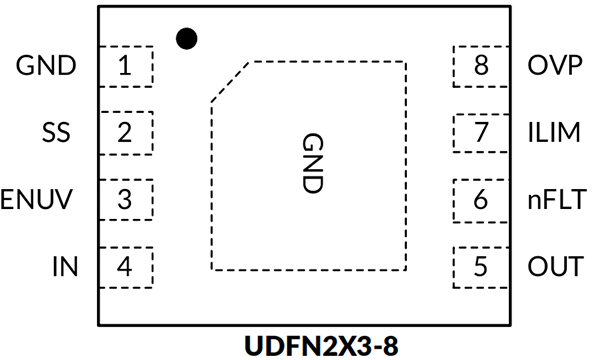

RS2604封装和管脚定义

RS2604提供UDFN2X3-8封装,欢迎各界工程师索样对比评测。
