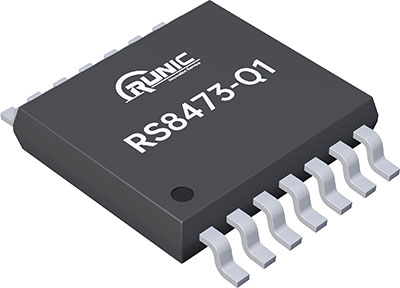

RS8473-Q1 用于旋变驱动的运算放大器
文章来源:永阜康科技 更新时间:2025/6/30 9:45:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


旋变驱动是一种用于控制旋转变压器的控制技术,广泛应用于需要高可靠性和抗干扰能力的运动控制系统中,比如伺服电机、永磁同步电机和无刷直流电机的高精度位置反馈、机器人关节、数控机床和飞行器舵机的控制,以及电动汽车里电机和变速箱角度的检测等应用场景,以实现高精度测量电机转子的位置和转速。

RS8473-Q1运算放大器即是针对此应用而设计的,并集成了多种保护功能,采用BCD 工艺设计,其主要参数特性如下:

  • • 高驱动能力:峰值750mA/Channel;

  • • 高单位增益带宽:18MHz;

  • • 高压摆率:80V/μs

  • • 宽工作电压,5~24V;

  • • 150°C过温关断保护;

  • • 过流限制保护;

  • • 带使能控制功能;

  • • 轨对轨输入/输出;

  • • 0.3μs高速建立时间;

  • • 0.09μs高速过饱和推出时间

  • • 电源纹波抑制比PSRR 102dB;

  • • 共模抑制比CMRR 83dB;

  • • 高开环增益140dB;

  • • 扩展工业级工作温度范围-40°C~125°C。

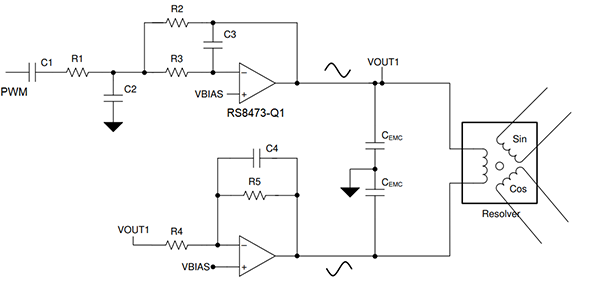

图1 典型应用电路示例

RS8473-Q1对标ALM2403-Q1的参数设计,并基于客户的应用需求对相关参数做了优化,同时采用车轨级的工艺和设计准则开发,AEC-Q100可靠性认证测试已经在顺利进行中,以满足新能源汽车电子应用的高可靠性品质要求。

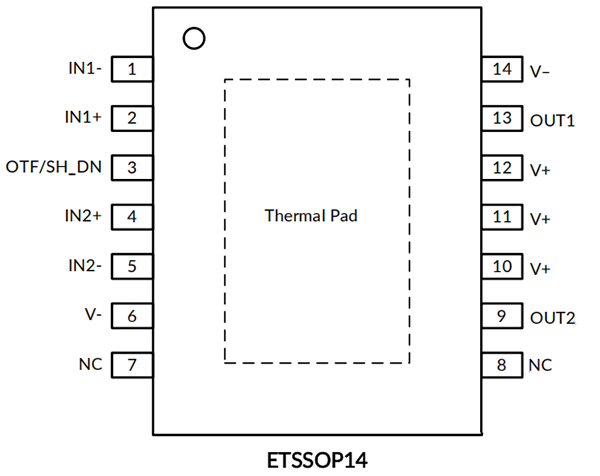

RS8473-Q1提供ETSSOP14封装,封装尺寸和管脚定义都与当前市场通用产品兼容,欢迎各界工程师朋友索样评测。
