MPS芯源系统（NASDAQ代码：MPWR）近日发布的MP2764是新一代高集成度、高效率、带NVDC路径管理的升降压充电管理芯片，专为笔记本电脑、平板电脑、游戏掌机等应用而设计，能出色地满足便携式电子设备对于高功率性能、小尺寸的双重需求。

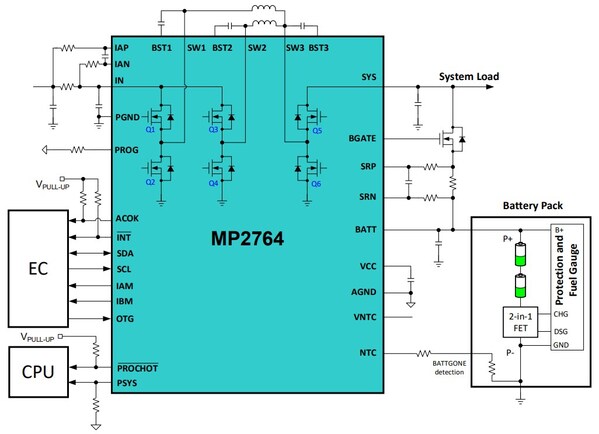

MP2764 典型应用图

高度集成的设计

MP2764是一款高度集成的升降压充电管理IC，它支持窄电压直流（NVDC）功率路径管理充电模式和USB PD放电模式，适用于2节至4节电池组应用。该器件内部集成了全部功率FETs，让系统解决方案尺寸更加紧凑且易于使用。外部BATFET可实现系统的灵活布局，同时提供可定制化的放电电流设计，以精准匹配实际的规格需求。

灵活的升降压充放电模式

MP2764具有最高22V的宽范围输入电压和反向放电输出电压，并根据不同输入输出电压在三种工作模式平滑切换：当输入电压低于输出电压时为升压模式；当输入电压接近输出电压时为升降压模式；当输入电压超过输出时则为降压模式。在降压充电模式下，MP2764可采用双相交错并联模式工作，这有利于小尺寸电感的选择，因为较低的电感饱和电流通常意味着电感尺寸也可以较小。

NVDC 功率路径管理

MP2764通过BGATE驱动来控制外部N沟道MOSFET，以实现NVDC功率路径管理功能。当电池电压低于系统最小工作电压且接入输入电源时，MP2764可将V_SYS调节在系统要求的最低水平以确保系统能够正常启动，同时通过BATFET对电池进行正常充电。

当输入源电流或电压达到设定限值时，电源路径管理功能将自动降低充电电流，以优先满足系统供电需求。如果系统电流持续增加，充电电流先降至0A然后进入补充供电模式对系统放电，电池和输入电源同时为系统供电。

当输入电源断开时，电池通过BATFET给系统供电。

电池反向放电模式

在USB PD放电模式下，MP2764可提供4V至21V的宽输出电压（V_OUT）范围，可调节步进值为20mV/step。同时还具有最大5A输出限流调节。

MP2764 主要产品特性

• • 支持2-4串电池，单串电池电压可达4.8V
• • 支持最大28V绝对输入电压和最大22V工作电压
• • 全集成内部功率FETs
• • NVDC电源路径管理功能
• • 所有充电和反向放电参数均为I²C/SMBus可编程，用于灵活配置充放电参数
• • Buck充电模式下支持高达8A的系统和充电电流，放电模式下高达5A的输出电流
• • 兼容USB PD PPS 放电模式4V-21V
• • 集成IMVP9以及PSYS系统功率监控
• • 12bit ADC实时监测充放电电压和电流信息
• • 完备的充放电保护功能，包括输入过压保护（OVP）、电池过压保护、系统过压保护、过温关断保护、电池温度保护等， 还集成了V_MIN主动保护（VAP）功能
• • 采用QFN-30（4mm*5mm）封装

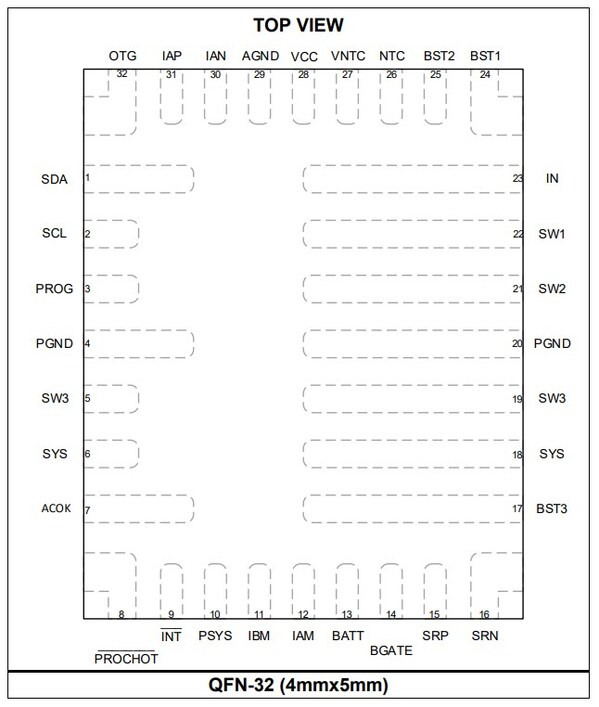

MP2764 封装参考图

MP2764 亮眼优势

• • 支持单电感模式或者双电感交错并联模式
• • 以>97%的出色效率支持超过65W的功率输出
• • 相比分离方案缩小50% BOM尺寸
