产品概述

在便携式电子设备日益追求轻薄化与长续航的今天，传统机械开关已无法满足高集成度与低功耗的需求。ET3715A30应运而生，作为一款全极型霍尔效应开关IC，它通过磁感应技术实现无接触式检测，完美替代机械结构，大幅提升设备可靠性。其超低电压（1.0V~3.5V）与低功耗（典型10μA）的设计，专为电池供电的移动设备优化，助力产品在紧凑空间中实现智能化升级。

该芯片的超低电压供电可直接兼容纽扣电池/锂电池系统，其间歇工作低功耗模式，能显著延长电池寿命，适合常开型应用。芯片全极性（S & N）检测，无需区分磁极方向，简化安装设计，内置CMOS输出无需外接上拉电阻，抗干扰能力强，确保信号传输可靠。DFN4(1mm×1mm)微型化封装, 能为空间受限的PCB提供极致灵活性布局。

ET3715A30以“小体积、低功耗、高可靠”的核心优势，成为便携设备迈向智能化与节能化的理想选择，无论是提升产品竞争力，还是优化用户体验，它都能成为工程师设计中的关键助力。

产品特性

• 极性检测：全极性检测

• 输出逻辑：低电平有效

• 输出形式：CMOS 输出，无需外接上拉电阻

• 工作点：B_OP = 3.0 mT typ.

• 工作周期：t_CYCLE = 5.70 ms typ.

• 工作电流：I_DD = typ. 10.0 μA at 1.2 V

• 电源电压范围：V_DD = 1.0 V to 3.5 V

• 工作温度范围：T_A = -40°C to +85°C

• 无铅（Sn 100%），无卤素

• 超小型DFN4（1mm ×1mm）封装

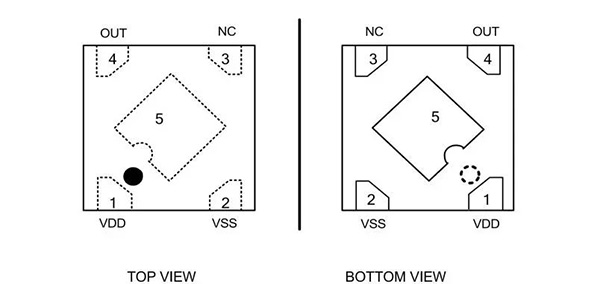

管脚定义

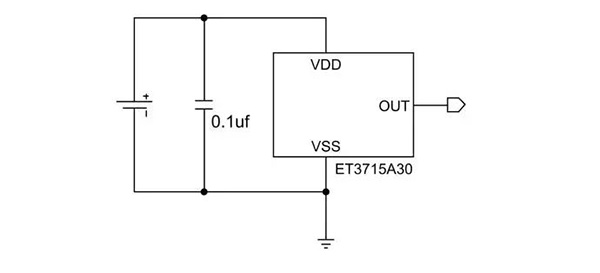

典型应用
