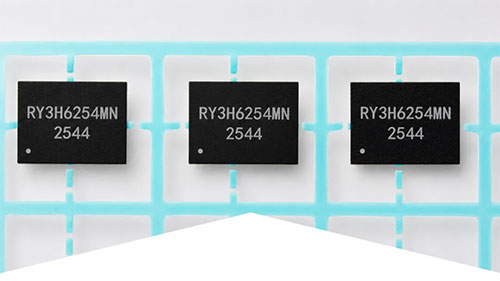

RY3H6254是我公司推出的一款3V～18V宽压三相无刷直流电机驱动芯片，专为三相直流无刷电机驱动应用设计。芯片单片集成六路N沟道功率MOS管、前置驱动器、栅极驱动电荷泵及3.3V/100mA LDO稳压模块，集成全套保护功能，可独立实现完整的三相BLDC电机驱动控制。
针对传统驱动方案外围电路繁杂、体积偏大、工况稳定性不足等问题，RY3H6254以高集成架构、超小封装、高效运行、宽温稳定的核心特性，为轻量化、低功耗、高可靠低压电机设备提供极简驱动解决方案。
产品参数
-
• 宽电压工作范围：支持3.0V～18.0V工作电压，适配常规低压电机供电工况，满足通用低压驱动设备使用需求。
-
• 大电流驱动、高过载能力：典型持续输出电流2.8A，峰值过流保护可达7A，带载能力强悍，可满足多数中小型低压无刷电机满载、瞬时过载工作需求。
-
• 超低导通内阻、低损耗：单路MOS管导通电阻仅70mΩ，导通损耗低，有效降低芯片工作功耗与发热，提升设备运行稳定性。
-
• 自带3.3V稳压输出：内置3.3V/100mA LDO，可直接为前端隔离电路供电，省去独立稳压芯片，精简BOM成本与PCB面积。
-
• 100%占空比稳定工作：内置电荷泵电源电路，支持100%占空比PWM工作，保障高压侧MOS管稳定驱动，全程输出波形稳定。
-
• 内置自动同步整流功能：搭载自动同步整流机制，优化电流续流路径，降低设备功耗，提升整体运行效率。
-
• 多重内置安全防护：集成欠压锁定、过流保护、过温关断功能，搭配故障报错输出，异常工况下可及时保护设备，规避故障风险。
-
• 小型化散热封装：采用3.0×4.0mm QFN-24封装，带外露散热盘，体积小巧且具备有效散热能力，适配高密度PCB设计。
应用场景
三相直流无刷电机驱动设备
产品优势
RY3H6254核心优势为高集成设计、小型化封装、低损耗运行、工况稳定。芯片高度整合六路功率MOS、前置驱动电路、电荷泵电源与3.3V LDO稳压模块，集成全套保护功能，无需繁杂外围器件，可极大精简外围电路结构，简化硬件设计，降低量产成本与PCB布局难度。芯片导通内阻低，搭配同步整流功能，设备运行损耗小、发热低，运行性能稳定可靠。
芯片采用EN使能+PWM控制接口，控制逻辑清晰、适配性强，同时具备精准固定的开关时序与死区时间，参数一致性高。搭配完善的欠压、过流、过温多重防护机制，可有效保障芯片与电机长期稳定运行，适配各类常规三相无刷电机驱动设计。
核心竞争力
RY3H6254的核心竞争力集中于微型散热封装、高集成一体化架构、全温区工况适配、标准化高可靠防护。
3×4mm超小QFN封装搭配外露散热结构，在极小体积下实现有效散热能力，适配小型化、高密度设备设计；一体化集成架构省去多余外围器件，实现极简电路配置，大幅降低开发门槛。
芯片拥有多规格温度选型版本，涵盖工业级、军温级、普军级、企军级（N1），工作温度区间可达-55℃～+125℃，可适配各类高低温工况环境。同时搭载7A峰值过流保护、160℃过温关断、故障自动重启等可靠防护功能，运行稳定性与通用性极强，是小型三相直流无刷电机驱动的优质选型。 |
