ACM6200 100W大功率单相直流无刷电机驱动芯片解决方案

文章来源：永阜康科技更新时间：2026/10/13 11:25:00

在线咨询：

鄢先辉 2850985542

李兆翎 2850985547

姚红霞 3003214837

13713728695

在当今对能源效率和环境友好的日益增长的需求背景下，电机驱动技术正经历着前所未有的变革。其中，单相直流无刷电机（BLDC）驱动器凭借其卓越的性能和可靠性，在诸多应用领域，特别是对高效和静音有较高要求的市场，占据了主导地位。要理解单相直流无刷电机驱动器的优势，首先需要对其基本工作原理和构成进行简要回顾。传统的有刷直流电机依赖于机械换向器来改变电机的电流方向，从而驱动电机转动。这种结构不仅效率较低，而且由于摩擦和电弧放电，会产生噪音和磨损，寿命有限。与之相反，直流无刷电机采用电子换向技术，通过驱动器控制绕组的电流方向，实现无刷换向。单相直流无刷电机则是在此基础上进一步简化了绕组结构和控制策略，使其成本更低，结构更紧凑。
深圳市永阜康科技有限公司现在大力推广一款集成算法控制、预驱的单相无刷电机驱动控制器-ACM6200，非常适合需要灵活设置调速曲线且EMC要求复杂的车载单相无刷风机和水泵驱动.ACM6200QFR支持软启动，加速和减速过程加速度可以分别设置，运行过程可以选择边沿斜率可调的梯形波、正弦波达到最佳的静音效果. 闭环控制模式灵活，可以选择电压环、转速环、功率环或者电流环. 芯片耐压45V，欠压和过压以及过温保护门限细分档位多，用户可以灵活选择。采用QFN-20（3mm×3mm）封装。

功能
操作电压范围: 3.5V to 28V

45V耐压

Soft Switching（软切换）

- 梯形波上升沿、下降沿可调整

- 准正弦波驱动

- 正弦波驱动

速度环、电压环、功率环或者电流环, 调速曲线灵活可编程 (线性调速曲线, 阶梯调速曲线)

方向控制或者刹车控制（PIN 管脚控制）

相对Hall 的超前时间和滞后时间可调整

内部或者外部hall控制

内置5V LDO

FG/RD 比例设置

PWM占空比调速或者外部电压调速

可以反复编程，>500 次

电流门限 (PWM 逐周期电流限制，cycle by cycle current limit), 编程可设置

保护

- 过流保护

- 堵转保护

- 欠压保护、过压保护

- 过温保护

应用

单相无刷风机驱动、单相无刷水泵驱动等。

ACM6200应用信息

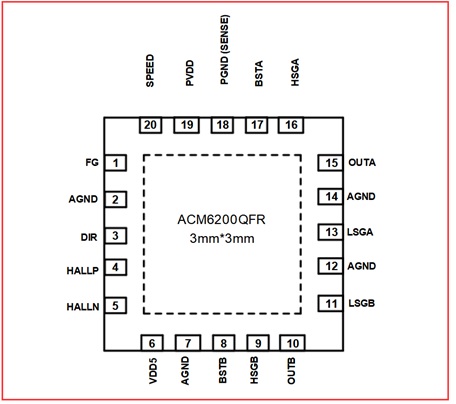

1、ACM6200脚位图

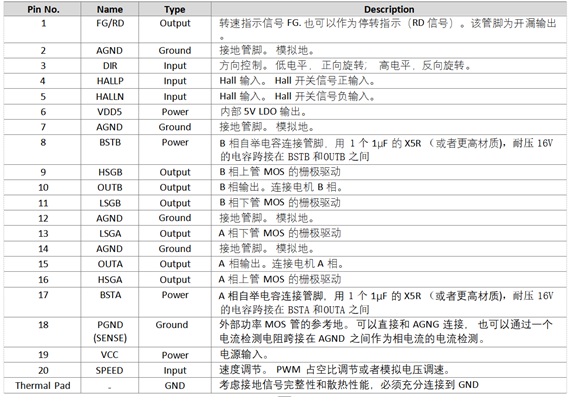

2、ACM6200管脚说明

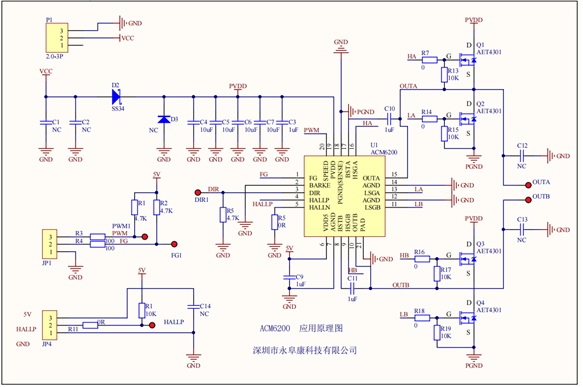

3、ACM6200 DEMO板原理图

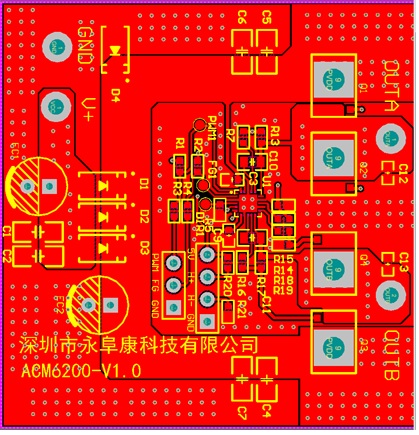

4、ACM6200 DEMO板PCB顶层设计图

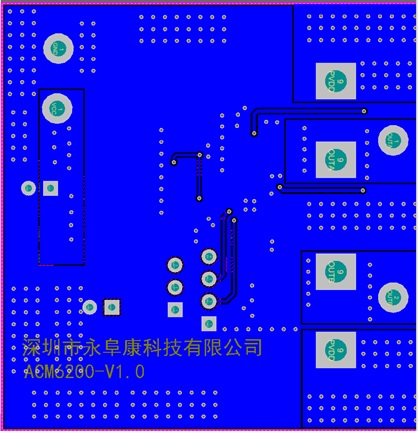

5、ACM6200 DEMO板PCB底层设计图

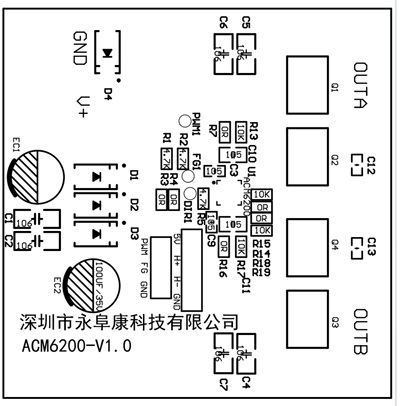

6、ACM6200 DEMO板贴片图

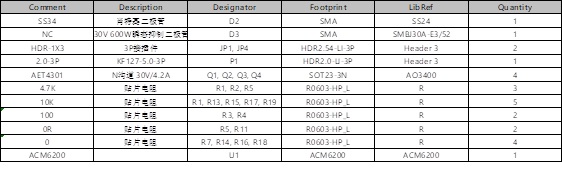

7、ACM6200 DEMO板物料清单

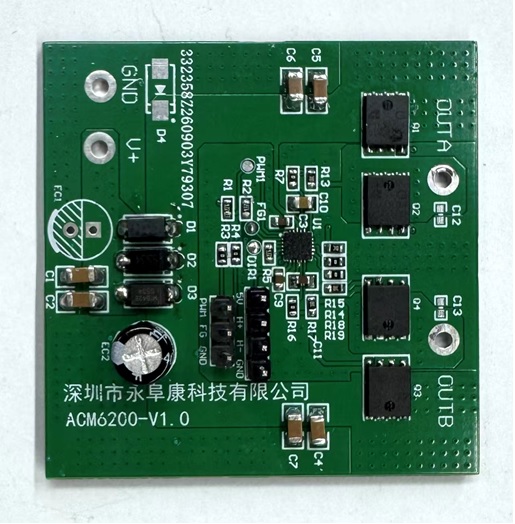

8、ACM6200 DEMO板实物图

详细的产品资料及销售联络信息请参看：http://www.szczkjgs.com/products_7196.htm
