概述
DS3056B是一款电池包快充充电和小功率放电的快充管理SOC，集成了同步升降压快充驱动器、快充协议控制器、电池充电管理、电池电量计，I2C 通信等功能模块，支持 2-6串电芯，最大100W充电功率，支持 CC-CV切换，支持 PD3.0，QC3.0、Apple 2.4A, BC1.2 DCP 快充充电协议；
具有输入输出过压/欠压、电池过放过充、过温、过流、充电超时等完备的保护功能。搭载极简的外围线路。采用QFN-40（5.0×5.0mm，0.4mm pitch）封装。
特点
充电管理
高效 Buck-Boost 变换器（开关频率： 最大 400kHz）
最高充电效率：98%
充电输入电压 4.5~20V,支持 DC 充电
电池串数支持 2~6 串
电池电压可选 3.65/4.2/4.4V 电池
充电功率可选：20W/30W/36W/45W/65W/100W 不同的串数支持不同的功率）
充电电流精度 5mA、电压检测精度 10mV
休眠时静态电流＜60μA
具有外部休眠唤醒功能，可配合外部放大器做电流唤醒功能.
高度集成
内置环路补偿电路
内置 16-bit 高精度 ADC
内置USB Type-C 接口
集成电量计算
集成 LED 显示，支持1灯/2灯/4灯的显示方式
集成 I2C 接口，通过接口可设置充放电的开/关，充电功率，特殊电池电压范围的设置，获取充放电的电压/ 电流/NTC 温度/和工作状态
快充协议
PD3.0、QC3.0、APPLE2.4A、BC1.2 DCP等。
安全保护机制
过压/欠压保护、电芯过充/过放保护、过流保护、过温保护；充电超时保护等。

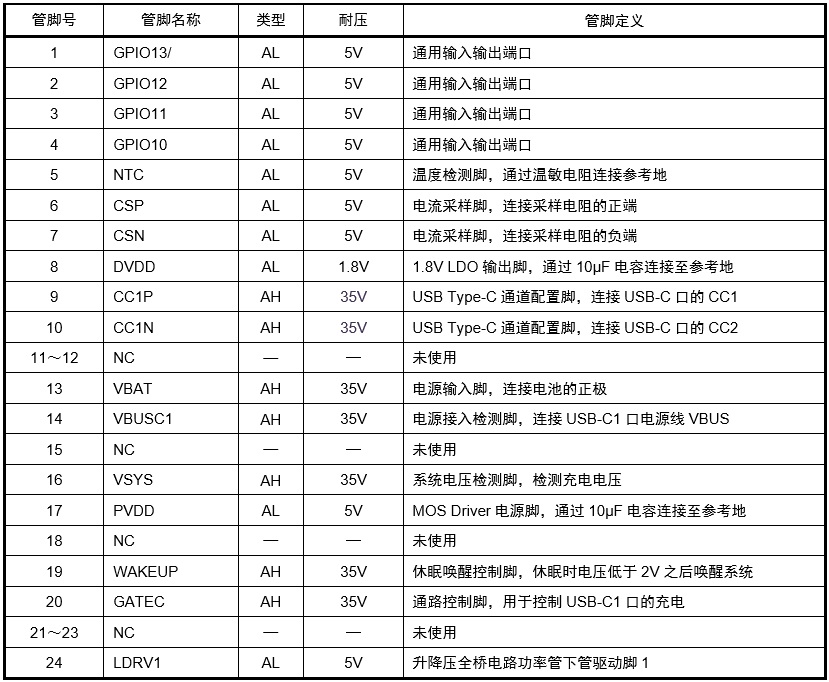

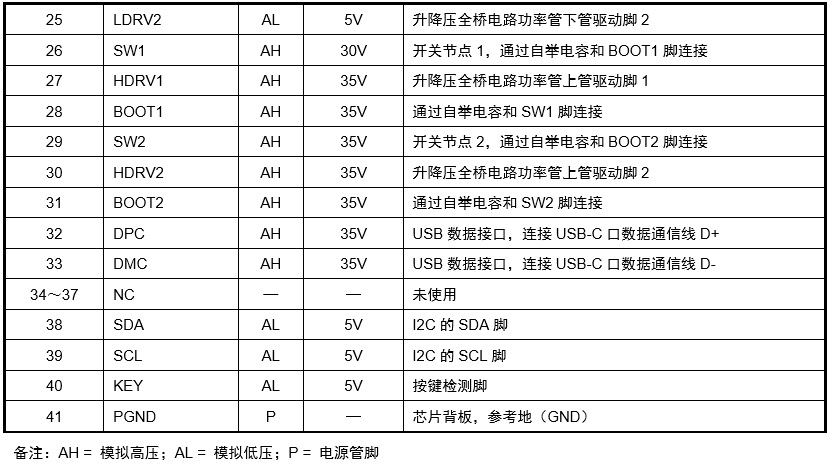

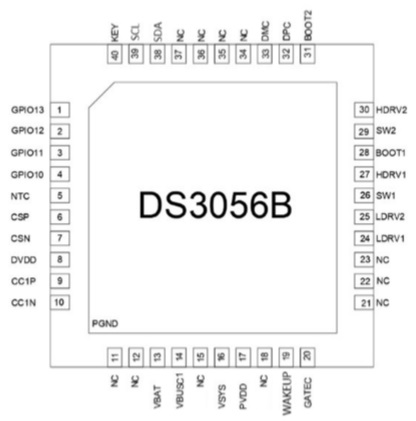

管脚排列及定义

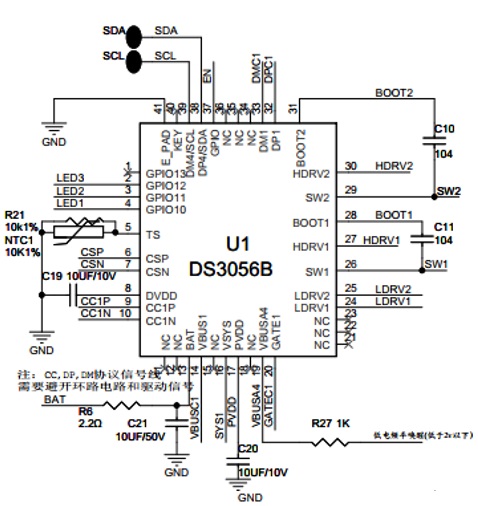

应用原理图
