产品名称: XC4366(超低功耗315/433MHz OOK/ASK超外差接收IC)

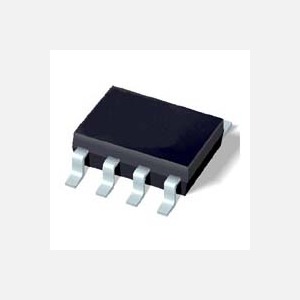

封装形式: SOP-8/SOP-16
兼容型号:
产品功能: XC4366 是一个 ASK/OOK(开关键控)的单晶片射频接收集成电路设备。它是一个真正的“从天线接收到数据输出”的单片电路。所有的射频和中频的调谐都在集成电路里完成,这样可以无须手动调整并且降低成本。
资料下载:  XC4366.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述

XC4366 是一个 ASK/OOK(开关键控)的单晶片射频接收集成电路设备。它是一个真正的“从天线接收到数据输出”的单片电路。所有的射频和中频的调谐都在集成电路里完成,这样可以无须手动调整并且降低成本。实现了一个高度可靠且低成本的解决方案。XC4366 是一个采用 16 引脚封装且功能齐全的芯片,XC4366A/B/C/DL 采用了 8 引脚封装,功能稍有减少。XC4366 提供了两种附加的功能,(1)一个关闭引脚,在任务周期操作时可以用来关闭设备;(2)一个唤醒输出引脚,当接收到射频信号时,它可以提供一个输出标记。这些特点使得 XC4366 可以用在低功耗的应用上,比如 RKE 和远程控制。
XC4366 上提供了所有的中频滤波和数据解调滤波器,所以,不需要外部的滤波器了。四个解调滤波器的带宽可以由用户从外部控制。XC4366 提供了两种工作模式:固定模式(FIX)和扫描模式(SWP)。在固定模式中,XC4366 用作传统的超外差接收器。在扫描模式下,XC4366 在一个较宽的射频范围内进行扫描。固定模式提供了更有选择性和针对性的工作模式,并且使得 XC4366 可以与低成本,精确度较低的发射器一起使用。

产品特征
 300MHz 到 440MHz 的频率范围
 工作电压:2.2V-3.6V
 接受灵敏度高:-108dBm
 数据传输速率达 10kbps(固定模式)
 低功耗
 315MHz 下,最大工作电流 2.5mA;433MHZ 下,最大工作电流 3.5mA
 关闭时的电流为 0.9uA
 扫描操作时(10:1 任务周期操作)电流为 300uA
 唤醒输出标记用来启动解码器和微处理器
 天线处的射频辐射非常低
 集成度高,外部器件需求少

应用领域
 汽车远程无钥匙进入(RKE)
 远程控制
 远程风扇和电灯控制
 车库门和门禁控制

引脚框图

典型的应用

315MHz 800bps 的开关键控接收器

433.92MHz 800bps 的开关键控接收器
