产品名称: BD68610/AT8810(舞台灯光专用步进电机驱动IC)
封装形式: HTSSOP-16
兼容型号: BD68610
产品功能: AT8810为打印机和其它电机一体化应用提供一种双通道集 成电机驱动方案。
产品规格书下载: AT8810_Datasheet_CN_V0.1.pdf
在线客服:
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

描述
AT8810为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8810有两路H桥驱动,最大输出38V 1A,可驱动两路刷式直流电机,或者一路双极步进电机,或者螺线管或者其它感性负载。双极步进电机可以以整步运行,或者PHS端做PWM用软件实现高细分。
AT8810的每一个桥的功率输出模块由N型功率MOSFET组成,叫作H桥驱动器。每个桥包含整流电路和限流电路。简单的并行数字控制接口。内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护。
AT8810提供一种带有裸露焊盘的TSSOP-16封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。管脚功能完全兼容BD68610.

特点
●双通道H桥电流控制电机驱动器
●驱动两路直流电机或者一个步进电机
●低RDS(ON)电阻
●1A驱动输出
●宽电压供电,8V-38V
●PWM电流整流/限流
●内部3.3V参考电压输出
●过温关断电路
●短路保护
●欠压锁定保护

应用
 POS 打印机
 安防相机
 办公自动化设备
 游戏机
 机器人

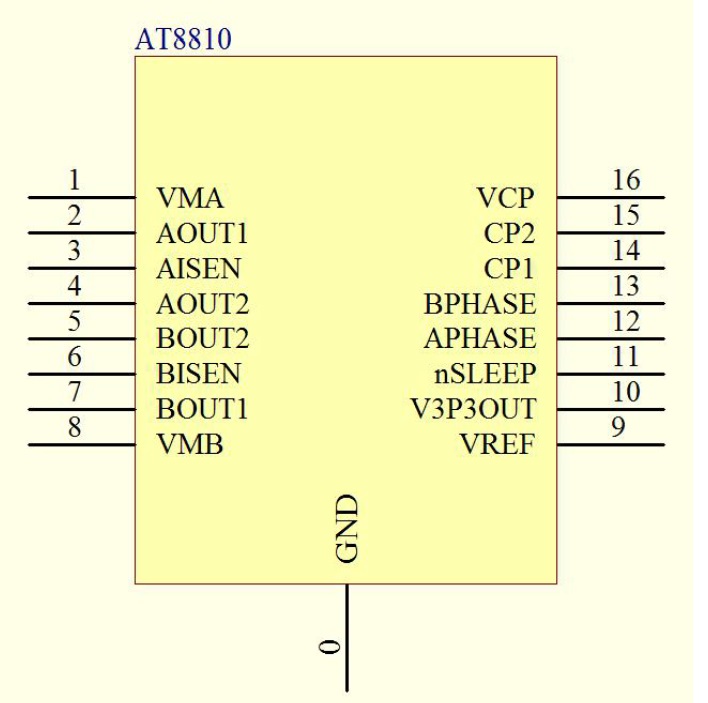

管脚定义

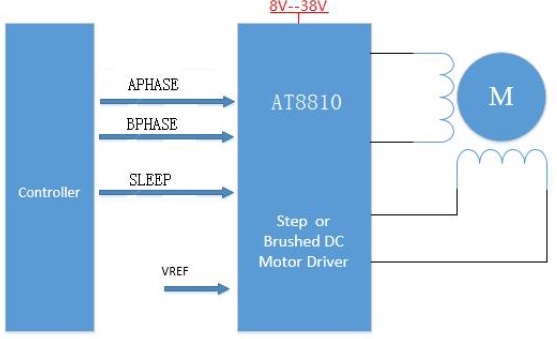

典型应用原理图
