产品名称: NS6312(4-30V输入2.4A输出同步DC-DC降压IC)
封装形式: SOP-8
兼容型号:
产品功能: NS6312是支持高电压输入的同步降压电源管理芯片,在4~30V的宽输入电压范围内可实现2.4A的连续电流输出
产品规格书下载: NS6312.pdf
在线客服:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695
申请样品:  申请样品

    详细介绍

说明
NS6312 是支持高电压输入的同步降压电源管理芯片,在4~30V 的宽输入电压范围内可实现2.4A的连续电流输出。通过调节FB 端口的分压电阻,可以输出1.8V 到28V 的稳定电压。NS6312 具有优秀的恒压/恒流(CC/C)特性。NS6312 采用电流模式的环路控制原理,实现了快速的动态响应。NS6312工作开关频率为130kHz,具有良好的EMI 特性。
NS6312 内置线电压补偿,可通过调节FB 端口的分压电阻阻值来实现。NS6312 不仅可实现单芯片降压电源管理方案,还可以与QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压/过压保护等。
NS6312 采用SOP8 的标准封装。

特性
 宽输入电压范围:4V 至30V
 宽输出电压范围:1.8V 至28V
 效率可高达92%以上
 超高恒流精度:±5%
 恒压精度:±5%
 无需外部补偿
 开关频率:130kHz
 输入欠压/过压、输出短路和过热保护
 SOP-8 封装
 输出电流:2.4A


应用范围
 车载充电器/适配器
 线性调节前置稳压器
 分布式供电系统
 电池充电器

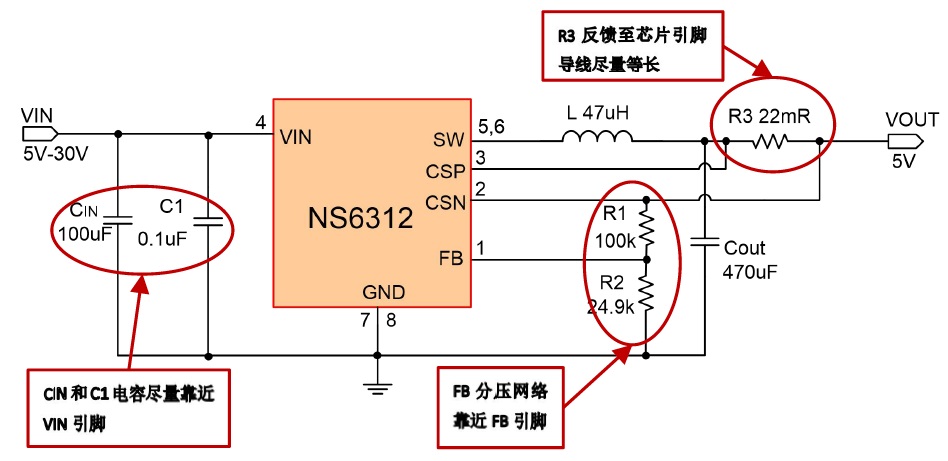

典型应用电路
