当前位置：首页->产品展示->功放IC->HT8691R(适用于背包音箱的内置升压防破音功能的D/AB类切换单声道10W音频功放IC） |
|
|
| 产品名称： |

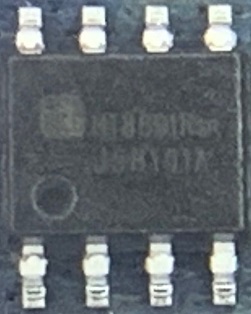

HT8691R(适用于背包音箱的内置升压防破音功能的D/AB类切换单声道10W音频功放IC） |
| 封装形式： |
ESOP-8 |
| 兼容型号： |
HT8691 |
| 产品功能： |
11W/2.5V-5.5V(内置升压模块）/2Ω |
产品规格书下载： HT8691R.pdf |
|
| 在线客服： |
|
|
| 申请样品： |
 申请样品 |
|
| |
| |
 |
详细介绍 |
 |
|
 |
2018年以来，因为贸易战的影响及智能音箱的普及，传统的蓝牙音箱出货量有了相当程度的萎缩。但是音响从业者的创意是无穷的，将广州花都已经普及的拉杆广场舞音响稍作改良，拉杆改为背包，一个新的音箱品类又成为爆款了。背包音响主要是应用于户外，体积重量的要求决定了供电是以单节锂电池为主。深圳市永阜康科技有限公司现在力推嘉兴禾润电子的最新的内置升压10W单声道音频功放IC-HT8691R，该芯片音质表现高音清脆、低音有力、人声清晰、完美适用于背包音箱这个新的品类。
概述
HT8691R是一款内置BOOST升压模块的D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至7.5V，2Ω负载条件下则能连续输出11W功率。其支持外部设置调节BOOST输出电压。
HT8691R的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。
HT8691R具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
HT8691R内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
此外，HT8691R内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
特点
防削顶失真功能(防破音, Anti-Clipping Function,ACF)
免滤波器数字调制，直接驱动扬声器
输出功率
9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3Ω,
THD+N=10%)
11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2Ω,
THD+N=10%
5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4Ω,
THD+N=10%)
电源
-升压输入VBAT：2.5V至5.5V
-升压输出PVDD：VBAT至7.5V
BOOST输出电压可调
AB/D类可切换
保护功能:过流/过热/欠压异常保护功能
无铅封装， SOP8L-PP
应用
・蓝牙音箱 ・便携式音箱
・2.1声道小音箱 ・扩音器
・iphone/ipod/ipod docking ・MP4, 导航仪
・平板电脑，笔记本电脑 ・智能手机
・小尺寸LCD电视/监视器 ・便携式游戏机
管脚排列及定义
典型应用图
|
|
| |
|
|
| |
| |
|
