产品名称: HT368(20W立体声无电感D类功放IC)
封装形式: TSSOP-28
兼容型号: TPA3110/TPA3138/TPA3136/AD52068
产品功能: 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) 或2×25W (VDD=14.5V, RL=4Ω, THD+N=10%)
产品规格书下载: HT368.pdf
在线客服:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概述
HT368 是一款高效D 类音频功率放大器。在14.5V供电的立体声(BTL)模式下,能够持续提供2*20W/4Ω功率输出;在单声道(PBTL)模式下,能够持续提供30W/4Ω功率输出。
HT368具有先进的扩频功能来抑制EMI,使用价格低廉且小体积铁氧体磁珠可满足EMC要求。此外,HT368内置关断功能使待机电流最小化,还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能,可全面防止出现故障。

特点
・输出功率(BTL模式)
2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)
2×25W (VDD=14.5V, RL=4Ω, THD+N=10%)
・输出功率(PBTL模式)
24W (VDD=15V, RL=4Ω, THD+N=1%)
30W (VDD=15V, RL=4Ω, THD+N=10%)
・单电源系统,4.5V-16V宽电压输入范围
・超过90%效率,无需散热器
・可选输出模式:BD和1SPW
・扩频功能,免电感滤波
・模拟差分/单端输入,输出模式立体声/单声道可选
・可选增益:32dB/17.6dB
・保护功能:过压/过流/过热/欠压异常,直流检测和短路保护
・无铅无卤封装,TSSOP28-PP

应用
・条形音箱・无线智能音箱
・便携式音箱・消费类音频应用
・拉杆音箱・LCD电视/监视器

引脚信息

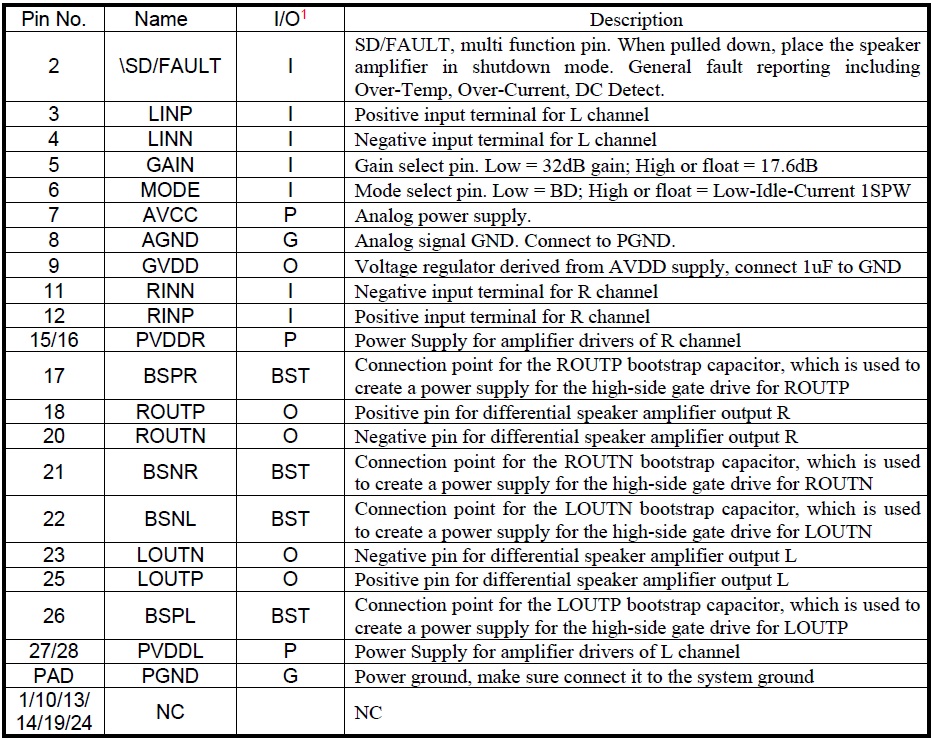

引脚定义

典型应用图
