当前位置:首页->产品展示->功放IC->CS83826(内置动态升压、AB/D类切换、2×8W立体声功放IC)

产品名称: CS83826(内置动态升压、AB/D类切换、2×8W立体声功放IC)
封装形式: TSSOP-20
兼容型号: CS83828
产品功能: PO at 1% THD+N, VIN = 4.2V RL = 4 Ω+22uH 2×8W
产品规格书下载:
在线客服:
给我发消息
张代明 3003290139
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍
概要

CS83826C是一款适用于单节锂电池应用,固定增益,带两种防破音,AB/D切换,静音功能,内置BOOST升压模块的R类立体声音频功率放大器。

在单节锂电池供电的情况下,CS83826C可以驱动低至4Ω的负载,最大输出2×8W@10%的恒定功率.CS83826C自带3个自适应升压点,可以根据输入的音频信号大小,自动选择其升压点,使得功放系统尽可能的提升效率,延长功放的播放时间。AB/D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了更为极致的功率输出.

CS83826C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS83826C采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰。

CS83826C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

CS838826C提供了纤小的的TSSOP20-PP封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

内置BOOST模块升压至8V,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN=4.2V

RL=4 Ω+22uH    2×8W(D MODE NCN OFF)

PO   at  1% THD+N, VIN=3.5V

RL=4 Ω+22uH    2×6.4W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.7V到5.5V

3个自适应升压点,提升功放效率,延长播放时间

默认50倍增益,集成10K输入电阻,500K反馈电阻

内置两种防破音模式

无需滤波的CLASS-D结构

最高85%的效率(Vbat=4.2V@PO=2×5W

高电源抑制比(PSRR),在217Hz下为70dB

启动时间(220ms)

静态电流(30mA);

低关断电流(10μA)

过流保护,短路保护和过热保护

应用

便携式蓝牙音箱、拉杆音箱等。

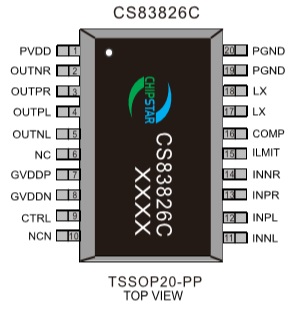

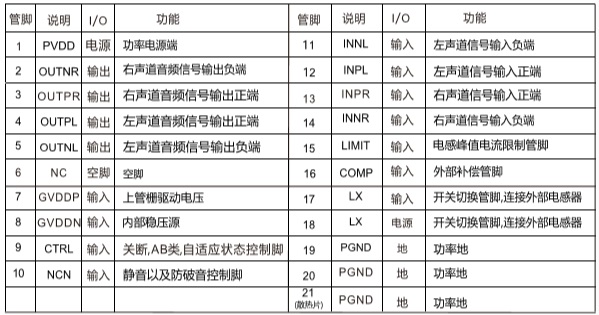

管脚排列及定义

典型应用图
