用音频信号差分输入的方式解决USB音箱回路噪声的问题(HT6808/HT6809应用之三)
文章来源: 更新时间:2010/7/20 0:29:00
在线咨询:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695

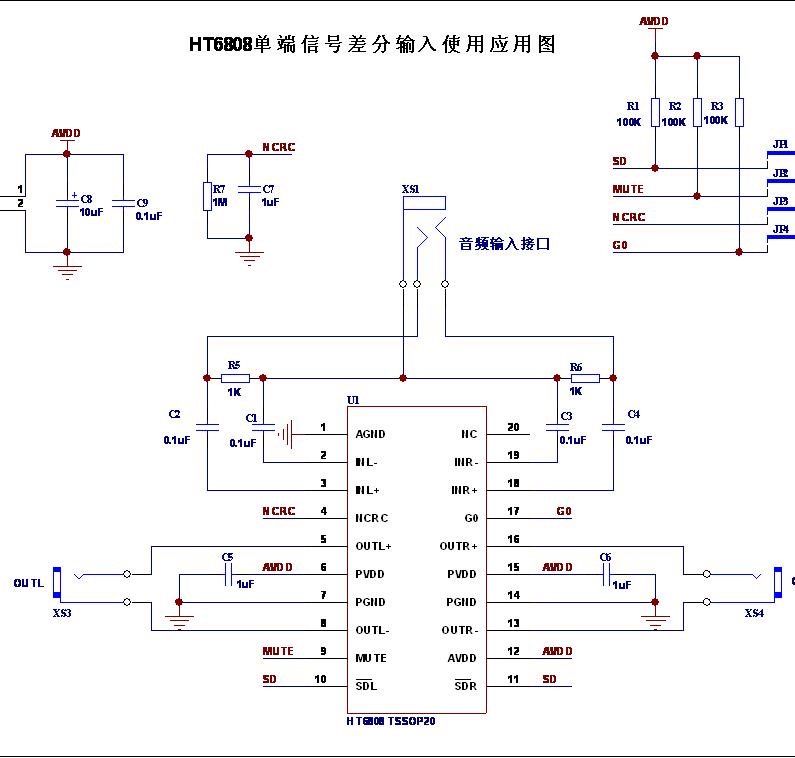

  USB音箱使用电脑USB接口供电,同时电脑提供音源时,音箱一般输出噪声较大。同样一款音箱,换用其他电脑的USB或锂电池供电时输出噪声会降低,这个现象在市场上的USB音箱中普遍存在。该现象是由回路噪声引起的,当信号源和电源使用同一个GND时就会出现回路噪声,使用两路独立的电源可以解决这个问题。电脑声卡本身发出一定的噪声,加上电脑整机系统比较复杂其GND会受到干扰也会产生噪声,经过功放放大后,噪声更加明显。这个噪声通常市场上普遍应用的单端输入的功放IC都无法避免,但是使用差分输入的方法在不需使用两路独立的电源的情况下是可以解决这个问题。HT6808/HT6809既可以单端输入,同时也可以使用差分信号做差分输入使用,通过将单端信号使用差分输入,从而解决回路噪声的问题。



上面的电路对音频和电源共地的音频系统同样适用。

具体的产品资料请查阅:http://www.szczkjgs.com/products_3370.htm

                                            http://www.szczkjgs.com/products_3368.htm
