当前位置:首页->产品展示->功放IC->HT6808(防破音功能的3W双声道、6W单声道D类功放IC)

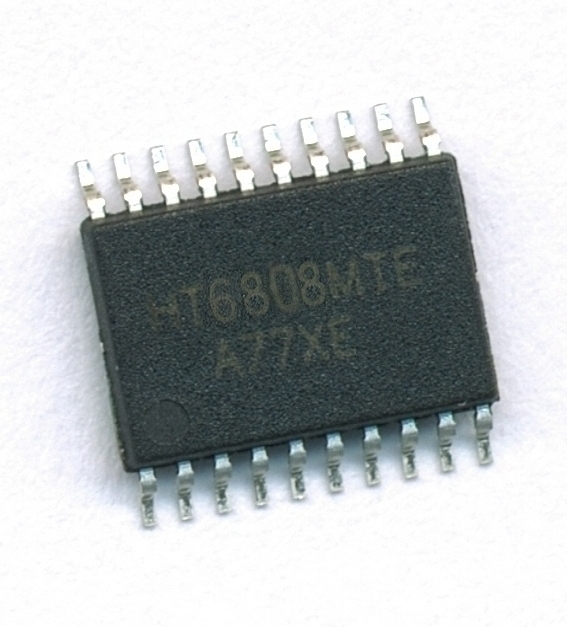

产品名称: HT6808(防破音功能的3W双声道、6W单声道D类功放IC)
封装形式: TSSOP-20
兼容型号:
产品功能: 2X3.2W/5V/4Ω或6W/5V/2Ω
产品规格书下载: HT6808_Datasheet_CN_V1.0(新).pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述

    HT6808是一款具有超低EMI、防削顶失真功能的立体声免输出滤波器D类音频功率放大器,在电源电压5V、THD+N=10%、4Ω负载的条件下,输出高达3W的功率,在提供媲美于AB类放大器性能的同时,效率高达90%。HT6808的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶,显著提高音质,创造非常舒适的音乐享受,并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值,可灵活设置放大器的音质和输出功率;同时芯片提供了ACF Off模式。HT6808采用独有的电磁辐射(EMI)抑制技术,具有超优异的全带宽低辐射性能,辐射水平在不加任何辅助设计时仍远远低于FCC Part15 Class B标准值,降低了系统电磁兼容设计难度。HT6808内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。此外,HT6808内置的关断功能使待机电流最小化,还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能;采用无铅TSSOP-20和QFN-20封装形式。

性能特点

・防削顶失真功能(Anti-Clipping Function, ACF)
・超优异的全带宽EMI抑制性能
・免LC滤波器数字调制,直接驱动扬声器
・高输出功率
    3.0W@ VDDP=VDDA=5.0V, RL=4Ω, THD+N=10%
    1.9W@ VDDP=VDDA=5.0V, RL=8Ω, THD+N=10%
・高效率
    85%@ VDDP=VDDA=5.0V, RL=4Ω, Po=1W
・低THD+N
    0.1%@ VDDP=VDDA=5.0V , RL=4Ω, Po=1W
・通道隔离度
    80dB@ fIN=1kHz, Av=18dB
・高信噪比SNR:
    90dB@ VDDP=VDDA=5.0V, Av=18dB
・优异的“噼噗-咔嗒”(Pop-Click)噪声抑制性能
・静音功能
・独立声道关断
・过流保护功能、过热保护功能
・欠压异常保护功能
・无铅封装,TSSOP-20/QFN-20

应用

・便携式音箱,USB音箱,FM插卡式音箱
・MP3/MP4扩展坞
・便携式游戏机,数码相框
・手机,笔记本电脑
・小尺寸LCD电视/监视器

双声道典型应用图







为了满足扩音器超大音量的要求,现推荐一种PBTL双声道并联单声道)输出的接法:在电源电压5V、THD+N=10%、2Ω负载的条件下,输出高达6W的功率









图二  HT6808 PBTL(双声道并联单声道)输出应用电路图







(说明:应将左右声道的SD脚并联)
