CS8316 两节锂电池供电单声道25W/单节锂电池18W恒定功率输出单芯片内置升压音频放大解决方案
文章来源:永阜康科技 更新时间:2018/10/9 9:25:00
在线咨询:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695

随着蓝牙音箱功能和性能的快速提升,消费者对产品轻薄化以及功率的要求也越来越高,在室外应用场景下,单节锂电池方案已经越来越难满足设计需求了,对于音箱的设计者来说,两节锂电池串联设计已是更优的选择。两节锂电串联可以为音箱系统提供更高的供电电压,从而提高功放的输出功率。对比单节电池升压至12V,可以降低对充电电流的要求,同等负载下也降低了电池放电电流,对于电池寿命影响更小。

两节单节电池在常规系统应用下,放电截止电压一般不低于5.6V,再考虑到大电流时电池内阻的影响,截止电压甚至要求在6.4V以上。两节锂电串联供电常规应用,4欧负载只能提供7W左右(失真10%)的功率输出,远不能满足音频爱好者在户外的应用要求。

深圳市永阜康科技有限公司现在力推专门为两节锂电池串联供电的情况下设计的音频放大器-CS8316C。CS8316C突破了两节锂电池供电的局限性,为终端产品提供了更为极致的功率输出,使得终端产品的功率输出可以媲美12V铅酸电池供电音频系统的输出功率,自带的AB/D类切换完美解决FM收音干扰。

概要

CS8316C是一款固定24倍增益,带防破音,AB/D切换,功率限制,内置BOOST升压模块并且升压模块具备自适应升压功能的R类单声道音频功率放大器。CS8316C可以驱动低至3Ω的负载,最大输出25W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,CS8361C是专门为两节锂电池串联供电的情况下设计的音频放大器。CS8316C突破了锂电池供电的局限性,为终端产品提供了更为极致的功率输出,使得终端产品的功率输出可以媲美12V铅酸电池供电音频系统的输出功率. CS8316C的全 差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS8316C采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰,对60cm的音频线,在FCC的标准下具有超过20dB的裕量,另外CS8316C内置了过流保护,短路保护和过热保护,有效的保 护芯片在异常的工作条件下不被损坏。CS8316C提供了纤小的的TSSOP24-PP封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN = 7.4V

RL = 4 Ω+22uH    21W(D MODE NCN OFF)

PO   at  10% THD+N, VIN = 7.4V

RL = 3 Ω+22uH    25W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:5V到9V

自适应升压功能

内置4种防破音模式

内置POWER-LIMIT(功率限制功能)

无需滤波的Class-D结构

最高82%的效率

高电源抑制比(PSRR):在217Hz下为70dB

启动时间 (200ms)

静态电流   (10mA)

低关断电流 (50µA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

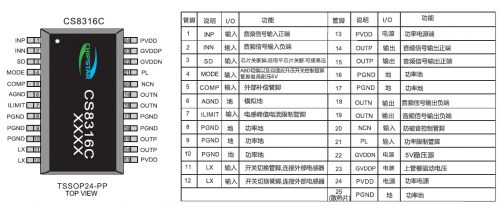

引脚排列及定义

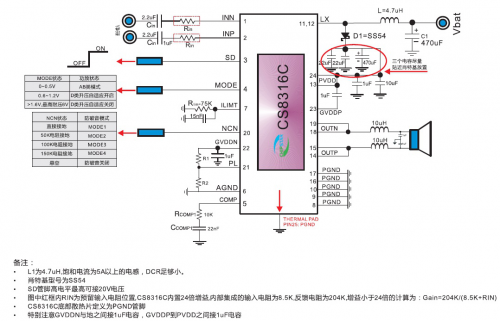

典型应用图

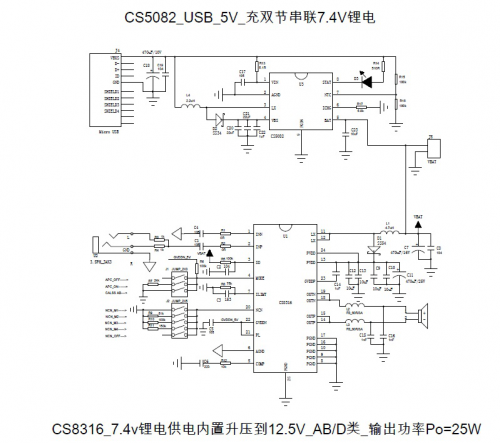

CS8316+CS5082组成5V USB输入、双节锂电池串联应用、升压充电实现25W恒定功率输出完整解决方案,典型原理图如下:

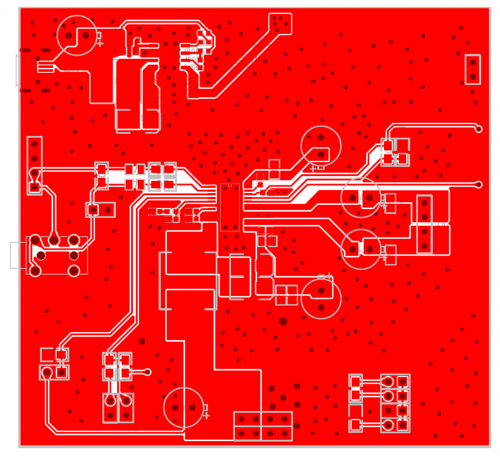

CS5082+CS8316 DEMO板PCB顶层设计图

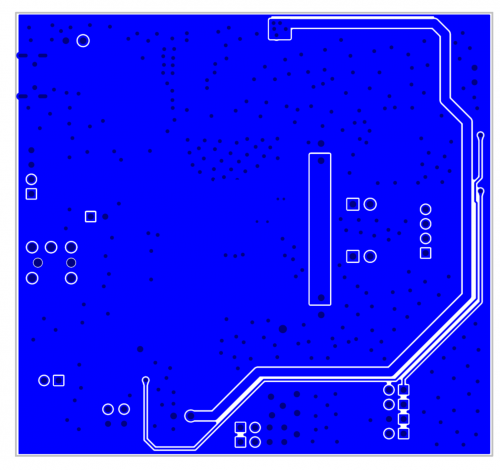

CS5082+CS8316 DEMO板PCB底层设计图

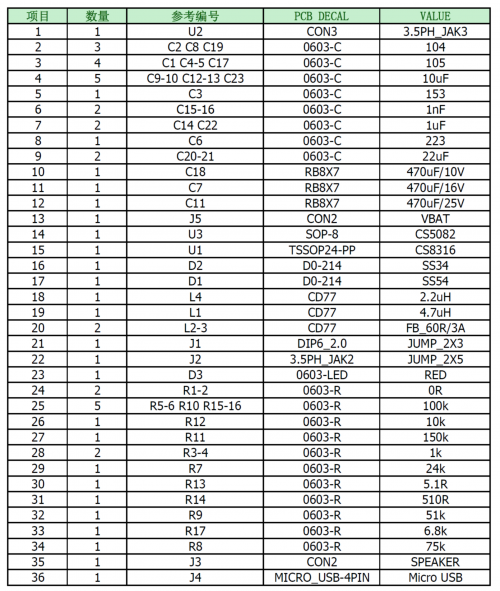

DEMO板物料清单

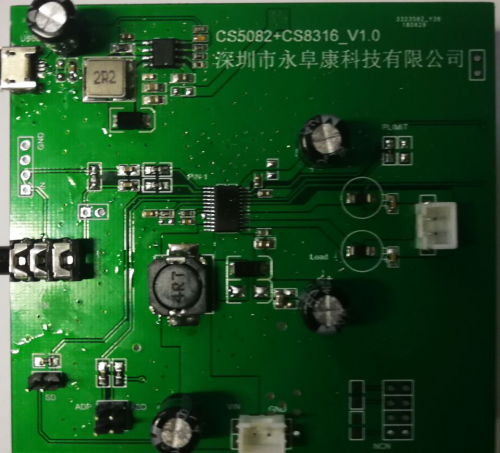

DEMO实物图

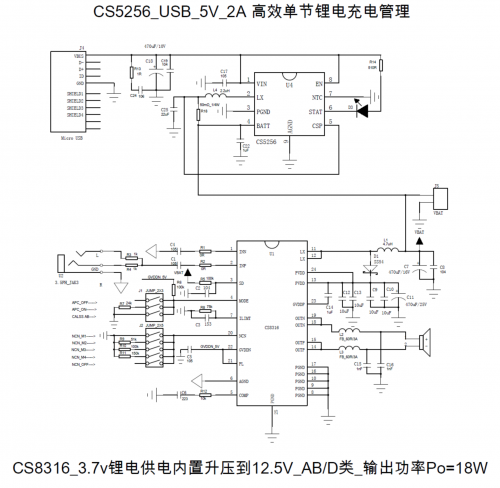

另外,CS8316也支持3.7V单节锂电池输入,升压到12.5V,实现18W恒定功率输出。搭配CS5256同步DC-DC降压高效2A电流充电管理完整解决方案,典型原理图如下:
