当前位置:首页->产品展示->电源管理IC->CS5256(具有自适应输入电流限制、2A开关同步降压型4.2V单节4.2V单节锂电池充电管理IC)
产品名称: CS5256(具有自适应输入电流限制、2A开关同步降压型4.2V单节4.2V单节锂电池充电管理IC)
封装形式: ESOP-8
兼容型号:
产品功能: CS5256E是一款5V输入,支持单节锂电池或锂离子聚合物电池的降压充电管理IC。CS5256E集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件, 可有效减少整体方案尺寸, 降低BOM成 本。CS5256E转换器具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调, 充电效率可以达到 90%以上。
产品规格书下载: CS5256.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要
CS5256E是一款5V输入,支持单节锂电池或锂离子聚合物电池的降压充电管理IC。CS5256E集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件, 可有效减少整体方案尺寸, 降低BOM成本。CS5256E转换器具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调, 充电效率可以达到90%以上。
CS5256E内置三个环路来控制充电过程,分别为自适应环路,恒流(CC)环路和恒压(CV)环路。其中自适应环路可以智能调节充电电流,防止拉挂适配器输出,可以匹配所有适配器。同时CS5256E内置的恒定关断时间(COT)模式可以在输入输出电压比较接近的时候以高达99%的占空比实现正常充电。CS5256E具有完善的保护功能,包括
输入欠压和过压保护、电池过压和短路保护以及电池温度和芯片温度保护, 同时还具备电池反接保护功能。此外芯片通过外接的LED指示灯可以对充电过程实现全程监控。

描述

同步降压充电
99%系统工作占空比
充电电流外部可调
±0.75%电池恒压精度
自适应输入电流限制,防止适配器拉死
最大充电时间限制
内置功率MOS
内部环路补偿
充电状态指示
芯片过温保护
电池温度检测及保护
输入欠压和过压保护
电池短路和过压保护

封装
ESOP8

应用

智能手机
移动手持设备
便携式媒体播放器

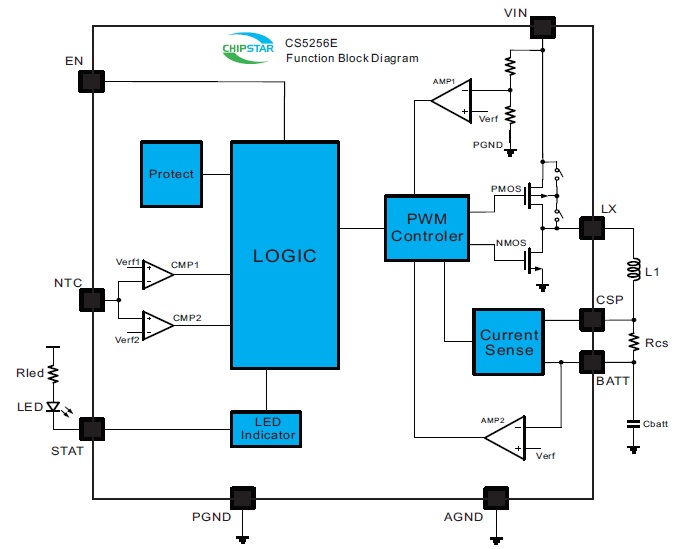

功能框图

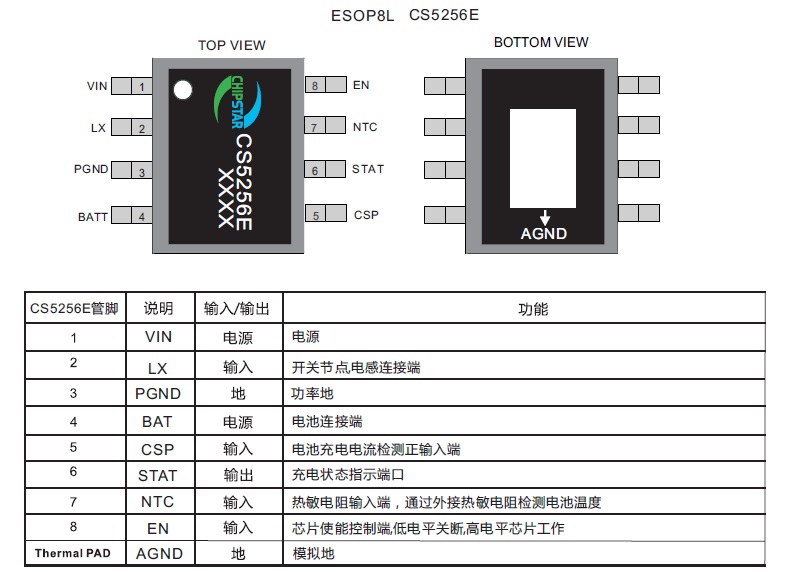

引脚排列及定义

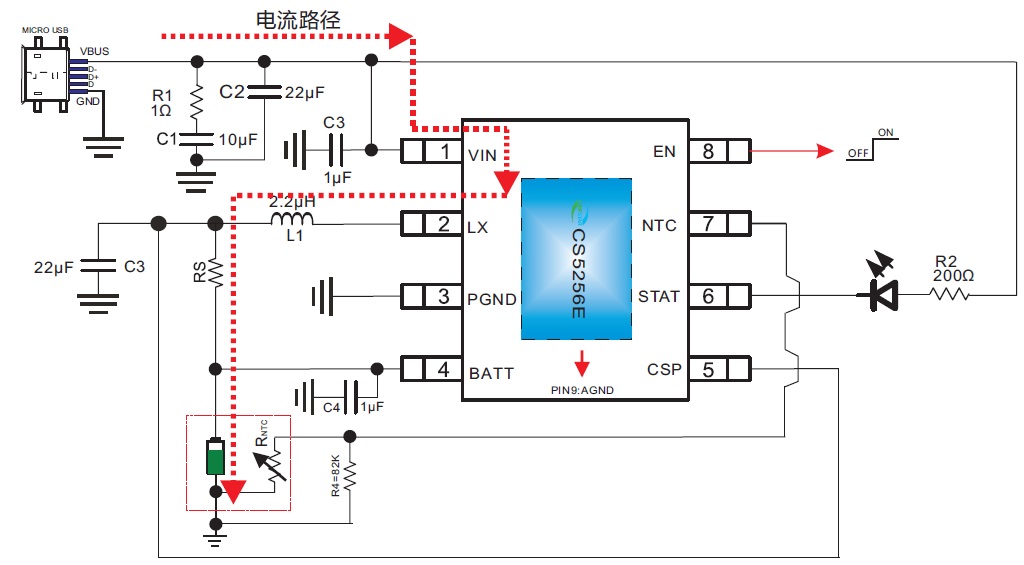

典型应用图
