NJU77552 具有宽带、超低功耗的轨到轨输入输出运算放大器
文章来源:永阜康科技 更新时间:2018/10/11 9:57:00

为了让IoT里不可缺少的传感器器件更加省电,新日本无线特别推出了轨到轨输入输出运算放大器NJU77552。此运算放大器有1.7MHz带宽、1回路50µA的超低消耗电流、高EMI抑制性能等特点,并且已经进入量产阶段。

【开发背景】

近年,随着IoT的普及,连接各类传感器的需求逐渐增多。大多数IoT设备都需要电池供电和长时间持续通电工作,省电的需求是必不可少的,因此所使用的传感器和电子器件就需要低功耗性能。作为增幅传感器信号用途的运算放大器同样也少不了要求低功耗性能。但是,通常运算放大器满足了低功耗,其可用的频率带宽就会变得狭窄。

为了解决这个问题,开发满足IoT时代的最佳运算放大器,新日本无线全面运用了擅长的模拟电路技术,重新设计了运算放大器的内部回路,开发出了IoT时代所要求的宽带、低功耗运算放大器。此运算放大器已经进入量产阶段。

作为系列产品NJU7755X分别开发有单路、双路、四路运算放大器。

【产品特点】

⒈ 拥有1.7MHz宽带的同时,实现了1回路消耗电流仅有50μA的超低功耗

尽管可用频率带宽比以往产品提高了大约40%,达到了1.7MHz,但是工作电流也减少了大约80%,实现了1回路仅有50µA的低功耗。

该运算放大器支持IoT等传感器器件实现高性能化和省电节能化。

⒉ 提高EMI抑制性能

为了提高无线连接不断发展的IoT及传感器模块等设备通信信息的可靠性,该运算放大器大大提高了抑制无线移动通信设备、便携设备等产生的RF噪声性能。

⒊ 内置有过大输入保护功能

超过电源电压的输入电压上限达7V都不用另配保护元件,有利于节省电路板空间。

⒋ 实现了最低工作温度达−55℃的挑战

即使在寒冷地区、试验装置、冷冻室等极度苛刻的零下温度环境中,也可放心使用,因此应用范围很广。

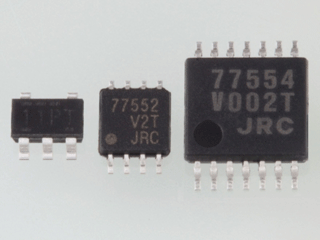

从左侧依次是  单路 NJU77550,双路 NJU77552,四路 NJU77554


【产品性能】

• 高效率 (兼有低工作电流和宽带)
-GBW 1.7MHz
-消耗电流 50µA/ch
• 高EMI抑制性能
• 轨到轨输入输出
• 过大输入保护功能
• 工作电压范围 1.8V to 5.5V
• 工作温度范围 −55℃ to 125℃

【应用】

• 电池供电设备: 音响、医疗保健、安全防护
• 气体/烟雾传感器
• 智能电表
• 传感器接口
• AD/DA转换器缓冲器
• 光电二极管放大器
