当前位置:首页->产品展示->功放IC->MAX4410/CS4410(带关断功能130mW无输出电容立体声G类耳机放大器IC)
产品名称: MAX4410/CS4410(带关断功能130mW无输出电容立体声G类耳机放大器IC)
封装形式: TSSOP-14
兼容型号: MAX4410
产品功能: 2X.130mW/3.6V/16Ω
资料下载: CS4410.pdf
在线销售: 点击这里给我发消息

    详细介绍

概述

CS4410立体声耳机驱动器是针对那些电路板空间很有限的便携设备而设计的。CS4410采用直驱模式结构,在单电源供电下能产生以地为参考的输出,从而省去了大容量隔直电容,节省了成本、电路板空间,并降低了元件高度。

CS4410每个通道可向16Ω负载输出130mW,THD+N仅为0.006%。217Hz时具有86db的高电源抑制比(PSRR),允许该器件工作在嘈杂的数字电源,无需额外的线性稳压器件。精巧的咔嗒声抑制电路消除了启动与关断过程中的可闻噪声。精巧的咔嗒/噼噗声抑制电路消除了启动与关断时的咔嗒声和噼噗声。独立的左/右低功率关断控制可以在混合模式、单声/立体声应用中尽可能地节省能源。

CS4410工作在1.8V至5.5V单电源下,仅消耗5mA电源电流,具有短路保护与热过载保护,额定温度范围是-40°C至+85°C。CS4410采用14引脚TSSOP封装,管教功能完全兼容MAX4410

关键特性

  • 无需大尺寸输出隔直电容
  • 以地为参考输出
  • 避免了输出电容造成的低频响应损失
  • 每个通道输出130mW给16Ω负载
  • THD+N仅0.006%
  • 高PSRR (217Hz时86dB)
  • 集成咔嗒/噼噗抑制电路
  • 工作在1.8V至5.5V单电源下
  • 低静态电流(5mA)
  • 独立的左/右声道低功率关断控制
  • 短路保护与热过载保护
  • 符合ROHS标准的无铅封装

应用/使用

  • 便携式蓝牙耳机
  • 头戴式耳机

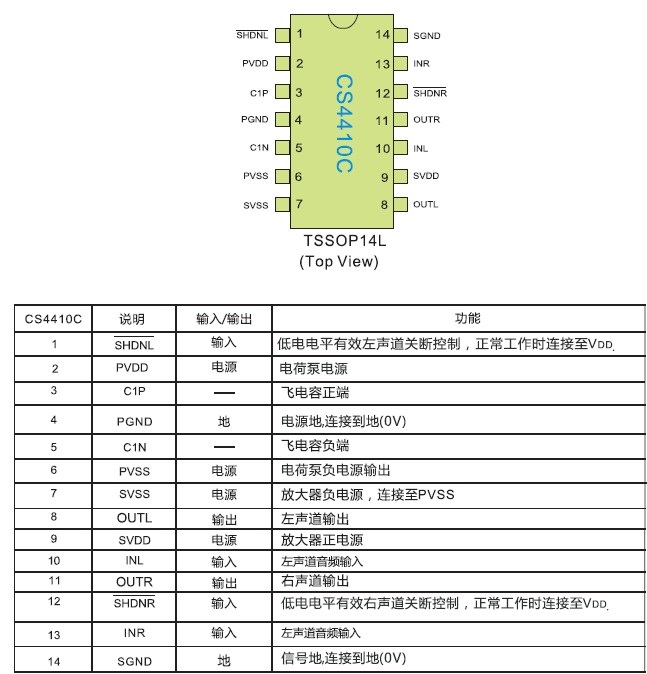

管教排列及定义

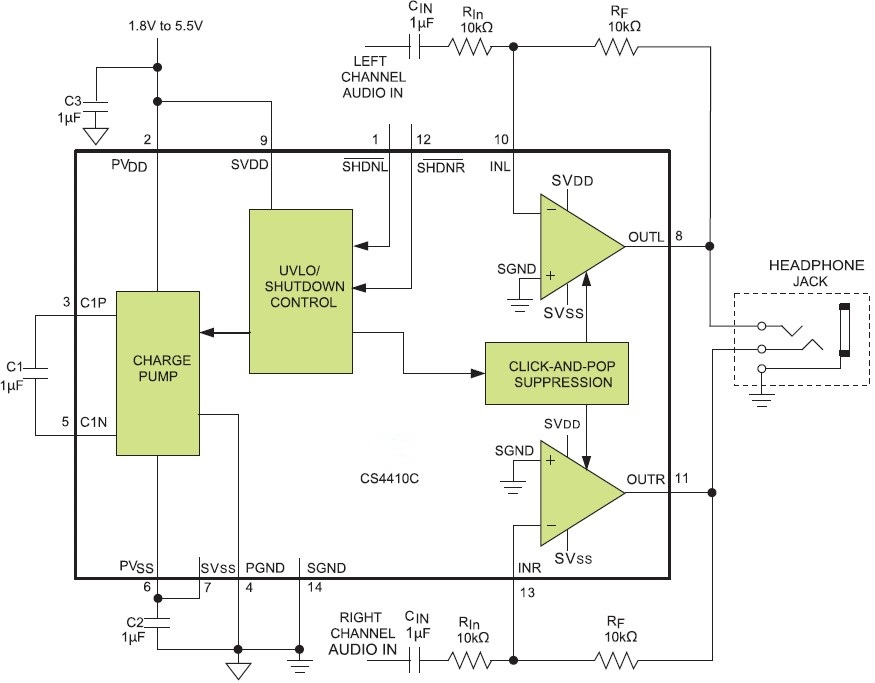

典型应用电路图
